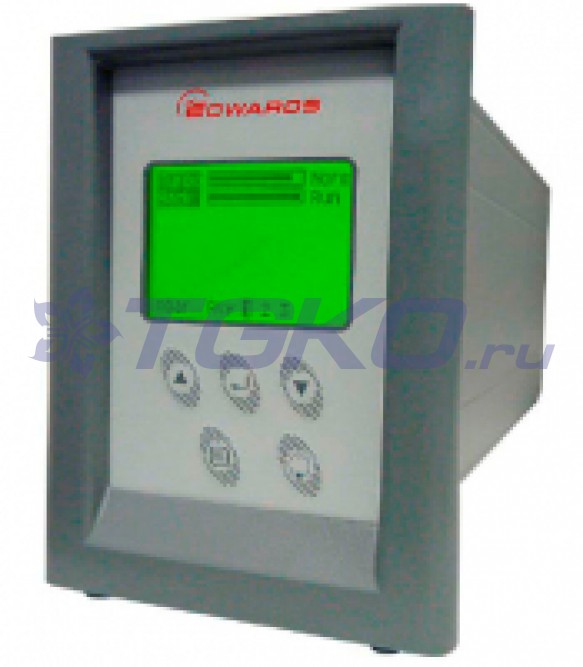

Вакуумный TIC Turbo & Instrument контроллер турбомолекулярных насосовk11016

Компактный контроллер турбомолекулярных насосов с большим понятным графическим дисплеем, интуитивным пользовательским интерфейсом и стандартным протоколом передачи данных, позволяет обеспечить удаленный контроль оборудования. Также, имеется возможность координировать работу всей системы при помощи компьютера, на который предварительно должно быть установлено программное обеспечение, совместимое с Windows™.

Контроллеры TIC Turbo & Instrument позволяют управлять серией насосов nEXT, а также насосом EXT75DX и подключать форвакуумный насос (только для 200 Вт версии). Помимо управления турбомолекулярными насосами, контроллеры TIC Turbo & Instrument позволяют подключать до 3 вакуумных датчиков.

Каждый тип контроллеров доступен в 100 Вт и 200 Вт исполнении.

Контроллер TIC может монтироваться в панель или стойку управления, для создания систем вакуумной откачки различной конфигурации и сложности.



Достоинства

    • Универсальность:
      • TIC контроллер способен автоматически распознавать и управлять тремя вакуумными датчиками. К контроллеру могут быть подключены следующие измерительные приборы: датчики Пирани, Пирани с линейным выходным сигналом, термопарный, деформационный, емкостной, инверсно-магнетронный, широкодиапазонный и ионизационный (только для TIC Turbo & Instruments);
      • Наличие функциональных реле: Контроллеры TIC оснащены реле, которые управляются электрическим сигналом 24 В постоянного тока 50 мА с открытого коллектора транзистора. При использовании контроллера TIC вместе с дополнительным блоком реле (TIC relay box) можно управлять подачей питания на оборудование от сети переменного тока 250 В;
      • На каждом блоке реле имеется разъём логического интерфейса, позволяющий легко интегрироваться в систему;
    • Простая конфигурация системы:
      • Системы на основе контроллеров TIC просты для монтажа, так как имеется большой ассортимент стандартных интерфейсных кабелей различной длины;
    • Прямые показания:
      • В память контроллеров TIC заложена информация, касающаяся наиболее часто используемых в технологических процессах газах (N2, He, Ar, CO2, Kr и Ne). Выбор соответствующего газа дает возможность получить прямое корректное измерение давления без применения коэффициентов пересчета (только для TIC Turbo & Instruments;
    • Компактность:
      • TIC контроллер имеет небольшие габаритные размеры и может быть установлен в стойку или приборную панель;
    • Понятный графический пользовательский интерфейс:
      • Большой LCD дисплей с подсветкой и разрешением 128×64 пикселей. Меню контроллера TIC сделано в стиле мобильного телефона;
    • Электропитание:
      • Контроллеры TIC питаются от сети и могут работать если на вход подано переменное напряжение в диапазоне от 90 до 264 В, с частотой 47–63 Гц;
    • Прием/передача данных:
      • Контроллеры TIC используют стандартные протоколы приема/передачи данных через интерфейсы RS232 и RS485;
    • Программное обеспечение для Windows™:
      • Контроллеры TIC поставляются с программным обеспечением, которое поддерживается системой Windows. С помощью данного программного обеспечения можно настроить и контролировать работу контроллера TIC, используя стандартный интерфейс RS232;
    • Обновление программного обеспечения:
      • Все программное обеспечение может быть легко обновлено при помощи специальной утилиты. Также существует возможность обновления программного обеспечения через интернет на сайте производителя http://www.edwardsvacuum.com или по электронной почте.





Технические параметры

Название характеристики Значение
Выход на режим TIC 100 Вт / 200 Вт
EXT75DX Быстро / Быстро
nEXT 80 Вт Медленно / Медленно
nEXT 160 Вт Медленно / Быстро
Воздушное охлаждение насоса 24 В пост. тока, 3 Вт макс; ACX70, ACX75, ACX250H
Вентиляционный клапан 24 В пост. тока, 2 Вт макс; TAV5, TAV6
Поддерживаемые датчики APG100, APG, APGX, APGX-H, ATC, ASG, AIM, WRG, AIGX
Разъём логического интерфейса Наличие разъёма логического интерфейса позволяет создавать управляемые системы.
Входные сигналы контроля
Подключение датчика < 0,5 В постоянного тока Датчик подключен: 4-24 В постоянного тока
Система блокировки Включена:
< 0,5 В постоянного тока
Выключена:
4 - 24 В постоянного тока
Выходные сигналы состояния
Напряжение на аналоговом выходе 0 - 10 В постоянного тока
Предустановки (блокировки) Вкл/выкл 24 В постоянного тока, 50 мА
Аварийный сигнал Вкл/выкл 24 В постоянного тока, 50 мА
Интерфейс Контроллеры TIC поддерживают интерфейсы RS232 и RS485
Информация о питании контроллера
Напряжение питания 90 - 264 В переменного тока, 47 - 63 Гц
Потребляемая мощность 215 Вт (максимальная)
Максимальный скачок тока 10,3 А при 110 В
23 А при 230 В
Предохранитель Контроллеры TIC имеют собственную систему защиты от перегрузок и не оснащены сменными предохранителями. При возникновении неполадок необходимо обратиться к специалистам компании «Интек Аналитика»
Штифт заземления М4
Размеры
Передняя панель 106 мм x 128 мм
Блок электроники ШxВxГ 105 мм x 110 мм x 245 мм
Вес 3,5 кг
