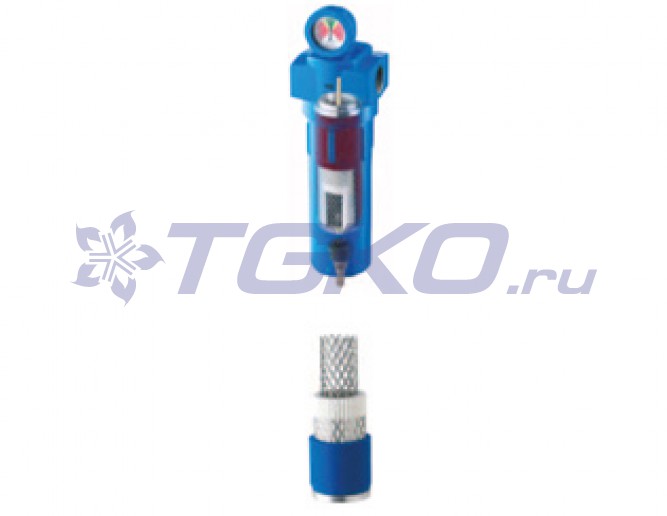

Магистральный фильтр CALYPSO G 95k13040

Магистральные фильтры для сжатого воздуха

Фильтры серии CALYPSO предохраняют сжатый воздух, выходящий из компрессора от попадания в него мелких твердых частиц размерами до 0,01 мкм, а также от паров углеводорода и запахов.

В сжатом воздухе, пропущенном через фильтр CALYPSO, содержится масляных частиц не более 0,001 мг/м³ для фильтров серии S и 0,003 мг/м³ для фильтров серии С, при температуре 20ºС и давлении 7 бар.

  • Встроенный манометр дифференциального давления позволяет легко считывать показатели состояния патрона для регулярной замены
  • входной и выходной патрубок фильтра определяют егопропускную способность
  • стяжные болты поглощают дифференциальное давление и защищают устройство. Так же прост процесс замены паторна после длительной эксплуатации
  • пять разных моделей обеспечат эффективную фильтрацию, включая поглащение паров. Каждая модель фильтра обозначена своим цветом вспененной оболочки
  • защита корпуса от коррозии за счет его обработки специальным составом
  • автоматический слив конденсата

Технические характеристики магистральных фильтров CALYPSO

MODELПропускная способность
при давлении 7 бар
MAX. Рабочее
давление
ГабаритыРазмер
соединения
Картридж
m³/minm³/hВесДиаметрВысота
G 10 0,66 39,60 16 0,90 87 151 R 1/2" EA 10
G 15 0,96 57,60 16 0,95 87 192 R 1/2" EA 15
G 20 1,32 79,20 16 0,95 87 192 R 1/2" EA 20
G 30 1,98 118,80 16 1,30 87 263 R 3/4" EA 30
G 55 3,30 198,00 16 3,60 130 285 R 1" EA 55
G 95 5,70 342,00 16 4,10 130 380 R 1 1/2" EA 95
G 150 9,00 540,00 16 4,60 130 482 R 1 1/2" EA 150
G 220 13,32 799,20 16 6,70 130 692 R 1 1/2" EA 220
G 290 17,46 1047,60 16 8,90 162 686 R 2" EA 290
G 430 26,16 1569,60 16 11,00 162 937 R 2 1/2" EA 430
G 625 37,50 2250,00 16 26,20 252 910 R 3" EA 625
G 775 46,62 2797,20 16 27,70 252 1060 R 3" EA 775



Коэффициент коррекции при изменении давления
Давление 1 2 3 4 5 6 7 8 9 10 11 12 13 14 15 16
Коэффициент 0,25 0,38 0,50 0,65 0,75 0,88 1,00 1,13 1,25 1,38 1,50 1,63 1,75 1,88 2,00 2,13



Тип сменного элементаМинимальный размер фильтруемых частицМинимальное содержание маслаПадение давления
Фильтр P 3 микрона   0,03 бар
Фильтр U 1 микрон 0,1 мг/м³ 0,05 бар
Фильтр H 0,01 микрон 0,01 мг/м³ 0,09 бар
Фильтр S 0,01 микрон 0,001 мг/м³ 0,10 бар
Фильтр C    0,003 мг/м³ 0,10 бар
