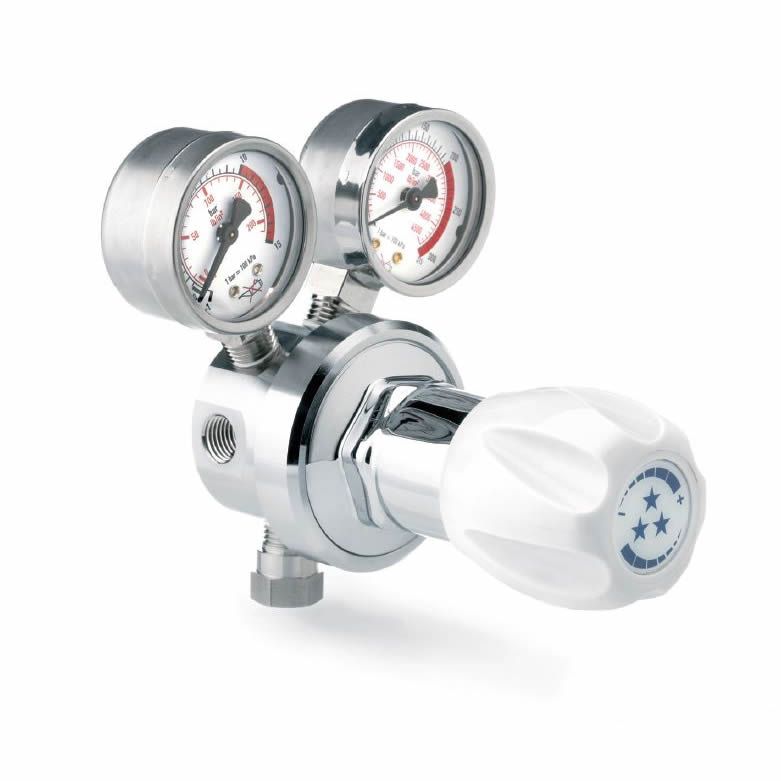

Одноступенчатый картриджный регулятор высокого давления SC 290 – SC 390k16653

Одноступенчатый, технология мембрана + картридж, степень чистоты до 6.0, давление в баллоне 200 - 300 бар / 2900 - 4350 фунтов/кв.дюйм, диапазон давлений на выходе 1,5 - 4 - 10 - 16 - 35 бар / 21.75 - 58 - 145 - 232 - 508 фунтов/кв.дюйм, расход, 1,5/6/30/50/75 м3/ч при нормальных условиях (N2), материал хромированная латунь.

Особенности
  • Регулятор интенсивного расхода
  • 1 вход / 1 выход
  • Допускается использование для O2
  • Манометры на входе и выходе
  • 1 предохранительный клапан
Описание
  • Конструкция данного одноступенчатого регулятора основана на картриджной технологии.
  • Регулятор интенсивного расхода с очень стабильным давлением на выходе, основанный на технологии картриджа.
  • Точный контроль давления обеспечивает надежную эксплуатацию.
  • Вариант для ацетилена доступен на выходе.
  • Только в исполнении из хромированной латуни. - Возможно оснащение клапаном-отсекателем.
  • Материал уплотнений седла предохранительного клапана
    • Вариант из латуни: EPDM
Применение
  • Предназначены для использования в качестве регуляторов для газовых баллонов
  • Использование с ацетиленом, например при пламенной атомно-абсорбционной спектрометрии
  • Использование для продувочного газа
  • Применение для газовых лазеров (активная среда)
Технологическая схема

Технические параметры

Отверстия с внутренней резьбой

NPT 1⁄4 “ (вход/выход)

Уплотнение клапана

PCTFE

Кольцевое уплотнение

PTFE

Мембрана

Hastelloy®

Вес

± 1,4 кг

± 3,0 фунта

Герметичность

– 10-8 мбар л/с Не

Температурный диапазон

От -40 до +60°C

От -40 до +140°F

Манометры

Высокого и низкого давления (NPT 1/4″)

Давление на входе

200/300 бар

2900/4350 фунт/кв. дюйм

Давление на выходе

1,5/4/10/16/35 бар

21.75/58/145/232/508 фунт/ кв. дюйм

Номинальный расход

Cv

1,5/6/30/50/75 м3/ч при нормальных условиях (N2)

0,2

Использование для кислорода

Допустимо для латуни
