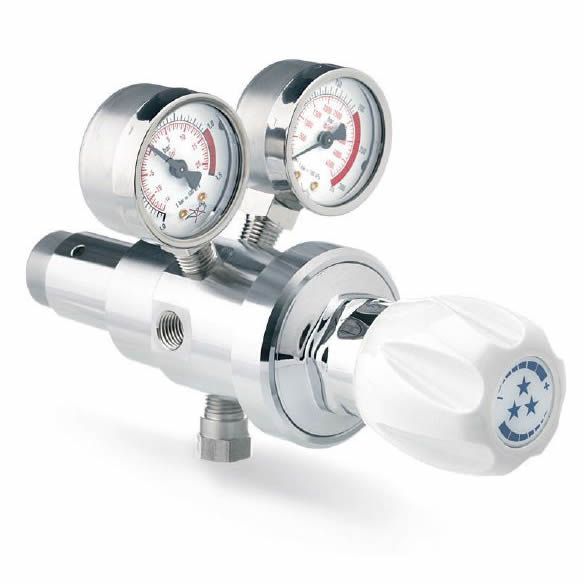

Двухступенчатый, мембранный, технология мембрана + картридж, степень чистоты газа до 6.0, давление в баллоне на входе 200 - 300 бар / 2900 - 4350 фунтов/кв.дюйм, диапазон давлений на выходе 1,5 - 4 - 10 - 16 бар / 21,75 - 58 - 150 - 200 фунтов/кв.дюйм, расход 1,5/6/30/50/75 м3/ч при нормальных условиях (N2), материал хромированная латунь.
Особенности
- Регулятор интенсивного расхода
- 1 вход / 1 выход
- Допускается использование для O2
- Манометр на входе и выходе
- 1 предохранительный клапан
Описание
- Конструкция данного двухступенчатого регулятора основана на картриджной технологии.
- Данный регулятор позволяет точно контролировать давление и обеспечивает надежную эксплуатацию.
- Идеально подходит для использования в качестве регулятора для газовых баллонов.
- Конструкция регулятора позволяет использовать его в условиях интенсивного расхода.
- Регулятор высокого давления с компактным и легким конструктивным исполнением.
- Возможно оснащение клапаном-отсекателем.
- Материал уплотнений седла предохранительного клапана:
Применение
- Данный регулятор идеально подходит для использования на баллонах с чистыми, инертными и коррозионными газами, например для аналитических контрольно-измерительных приборов.
- Аналитические контрольно-измерительные приборы.
- Подача топливного газа (топливные элементы).
- Калибровочный (поверочный) газ.
Технологическая схема
Технические параметры
|
Отверстия с внутренней резьбой
|
NPT 1⁄4″ (вход/выход)
|
|
Уплотнение клапана
|
PCTFE
|
|
Кольцевое уплотнение
|
PTFE
|
|
Мембрана
|
Hastelloy®
|
|
Вес
|
± 2,0 кг
± 4,4 фунта
|
|
Герметичность
|
10-8 мбар л/с Не
|
|
Температурный диапазон
|
От -40 до +60°C
От -40 до +140°F
|
|
Манометры
|
Высокого и низкого давления (NPT 1/4″)
|
|
Давление на входе
|
200/300 бар
2900/4350 фунт/кв. дюйм
|
|
Давление на выходе
|
1,5/4/10/16/35 бар
21.75/58/145/232/508 фунт/ кв. дюйм
|
|
Номинальный расход
CV
|
1,5/6/30/50/75 м3/ч при нормальных условиях (N2)
0,15
|
|
Использование для кислорода
|
Допустимо для можелей из латуни
|
|
|
