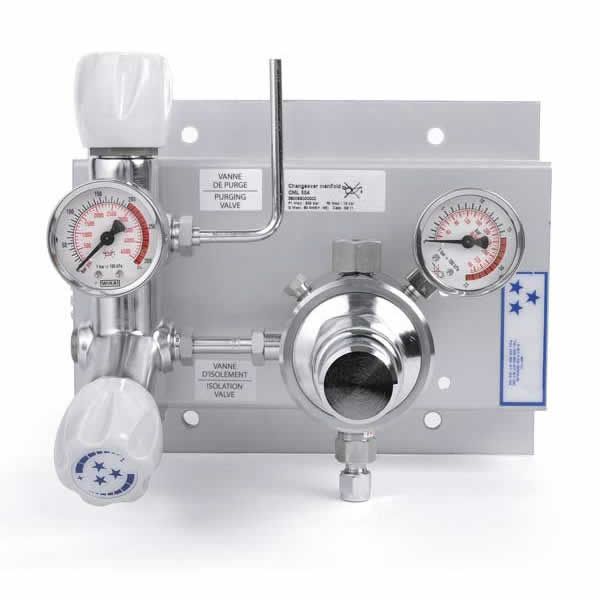

Газовая панели CM 504k16710

Одноступенчатый, мембранный, технология уравновешенного клапана, степень чистоты газа до 6.0, давление в баллоне на входе 200 бар / 2900 фунтов/кв.дюйм, диапазон давлений на выходе 10 - 25 - 50 бар / 145 - 363 - 725 фунтов/кв.дюйм, расход 50/50/100 м3/ч при нормальных условиях (N2), материал хромированная латунь, нержавеющая сталь.

Особенности
  • 1 разъем duobloc
  • 3 входа/1 выход
  • Манометры на входе и выходе
  • 1 спускной предохранительный клапан
  • 1 выход для продувки
  • Допускается использование для O2 (только для латунных моделей)
  • Регулятор с технологией уравновешенного клапана
Описание
  • Возможность подключения 2 газовых баллонов и газа для продувки (до 3 баллонов без использования удлинителей — без использования линии продувки).
  • Готовность к установке: все компоненты предварительно смонтированы на панели.
  • Лучшая в своем классе стабильность давления благодаря технологии уравновешенного клапана (BV): минимальное влияние колебаний входного давления на выходное. Технология с уравновешенным клапаном позволяет обеспечивать очень стабильные давление на выходе и расход даже при использовании с линейными регуляторами интенсивного расхода.
  • Увеличенный срок службы регулятора и сниженная стоимость владения.
  • Может быть оснащена трубкой для сбора, установленной на предохранительном клапане и на выходе для продувки.
  • Кроме того, может быть оснащена выпускным отсечным клапаном.
  • Модель CM 504 можно подключить к извещателю с помощью контактных манометров.
Применение
  • Идеально подходит для чистых и агрессивных газов высокой чистоты, предназначена для подачи газа в анализаторы и создания контролируемой атмосферы в лабораториях, устройствах управления и в нефтехимическом производстве, требующем высокого расхода.
  • Используется в сочетании с панелью переключения для регулирования аварийного источника во время обслуживания основного источника. При этом не требуется использование удлинителей, что сокращает число точек утечки.
Технологическая схема

Технические параметры

Отверстия с внутренней резьбой

G 3/8 (вход/выход) или 1/4 NPT (вход/выход)

Уплотнение седла

PCTFE

Кольцевое уплотнение (спускной предохранительный клапан)

EPDM — стандартное

NBR

FPM

Мембранный

AISI 304 (в хромированном исполнении)

Hastelloy® (в исполнении из нержавеющей стали)

Вес

± 5,4 кг

± 11,8 фунта

Герметичность

10-8 мбар л/с Не

Температурный диапазон

От -20 до +60°C

От -4 до +140°F

Манометры

Высокого и низкого давления M10 x 1 или 1/8 NPT

Давление на входе

200 бар / 2900 фунт/кв. дюйм

Давление на выходе

10/25/50 бар

145/363/725 фунт/кв. дюйм

Номинальный расход

50/50/100 м3/ч при норм. усл. (N2)

Использование для кислорода

Подходит для латуни при давлении на входе 200 бар
