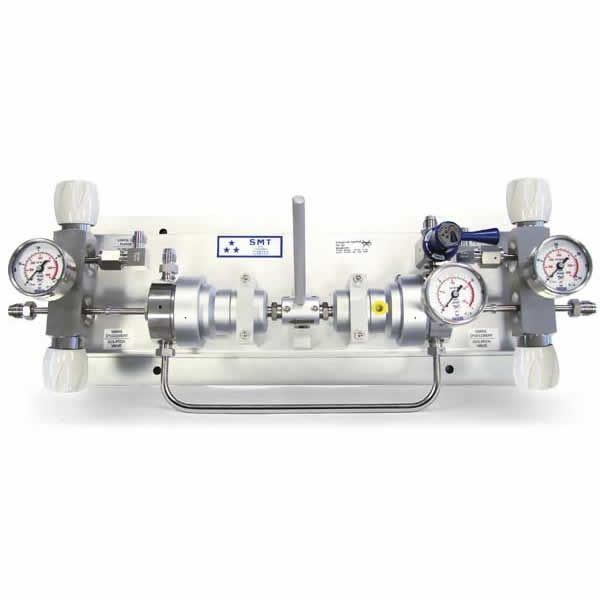

Панель переключения для газов сверхвысокой чистоты TD 102 UCk16713

Одноступенчатый, мембранный, технология мембранный, степень чистоты газа до 6.0, давление в баллоне на входе 200 бар / 2900 фунтов/кв.дюйм, диапазон давлений на выходе 10 - 25 - 50 бар / 145 - 363 - 725 фунтов/кв.дюйм, расход 10/10/50 м3/ч при нормальных условиях (N2), Вариант для аммиака (NH3): P1 = 8 бар (116 фунт/кв. дюйм), P2 = 3 бар (43.5 фунт/кв. дюйм), материал нержавеющая сталь, переключение полуавтоматическое.

Особенности
  • 2 прямых разъема дуоблок Ultra Clean
  • 2 x 2 входа/1 выход
  • 1 выпускной клапан-отсекатель на 1⁄4 оборота с герметизацией металл-металл
  • Манометры с 2 входами / 1 выходом
  • 2 выхода для продувки
  • 1 предохранительный клапан
  • Полуавтоматическая версия
  • Для регулировки используются 2 регулятора S 220 UHP
  • Только из нержавеющей стали
Описание
  • Полуавтоматическая.
  • Возможность управления 2 газовыми баллонами без использования удлинителей и газом для продувки.
  • Риск подачи газа из одного источника в другой полностью исключен.
  • Готовность к установке: все компоненты предварительно смонтированы на панели.
  • Может быть оснащена трубкой для сбора, установленной на предохранительном клапане и на выходе для продувки.
  • С помощью контактных манометров панель переключения можно также оснастить извещателем, который будет показывать состояние источника.
Применение
  • Эта панель переключения идеально подходит для чистых и агрессивных газов при работе в условиях сверхвысокой чистоты.
  • Предназначена для подачи газа в анализаторы и для создания контролируемой атмосферы в лабораториях, устройствах управления и полупроводниковых установках.
Технологическая схема

Технические параметры

Отверстия с внутренней резьбой

Герметизация металл-металл 1⁄4 (вход/выход)

Шероховатость поверхности

< 0,4 мкм Ra (15 мкдюймов Ra)

Уплотнение седла

PCTFE

Мембранный

Hastelloy®

Вес

± 15,0 кг

± 33,0 фунта

Герметичность

10-9 мбар л/с Не

Температурный диапазон

От -20 до +60°C

От -4 до +140°F

Манометры

Высокого и низкого давления (герметизация металл-металл 1⁄4)

Давление на входе

200 бар / 2900 фунт/кв. дюйм

Давление на выходе

10/25/50 бар

145/363/725 фунт/кв. дюйм

Номинальный расход

10/10/10 м3/ч при норм. усл. (N2)

Использование для кислорода

Нет
