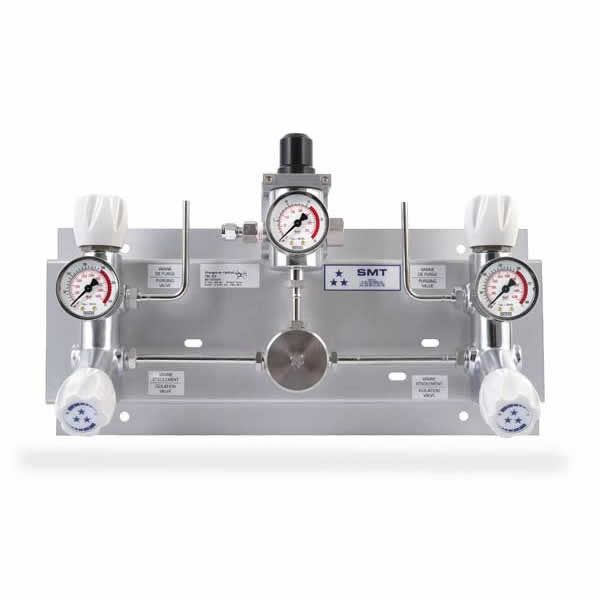

Панель переключения TD 200k16714

Одноступенчатый, мембранный, технология мембранный, степень чистоты газа до 6.0, давление в баллоне на входе 200 - 300 бар / 2900 - 4350 фунтов/кв.дюйм, диапазон давлений на выходе 10 - 16 бар / 145 - 232 фунтов/кв.дюйм, расход 10/10 м3/ч при нормальных условиях (N2), материал нержавеющая сталь, переключение ручное, полуавтоматическое, автоматическое.

Особенности
  • 2 разъема дуоблок
  • 2 x 3 входа/1 выход
  • Манометры с 2 входами/1 выходом
  • 1 предохранительный клапан
  • 2 выхода для продувки
  • Доступны ручная, полуавтоматическая и автоматическая версии
  • Для регулировки используются 2 регулятора S 215
  • Допускается использование для O2 (вариант на 200 бар только из латуни)
Описание
  • Возможность управления 4 газовыми баллонами и газом для продувки (до 6 баллонов без использования удлинителей — без использования линии продувки).
  • Риск подачи газа из одного источника в другой полностью исключен.
  • Доступны РУЧНАЯ, ПОЛУАВТОМАТИЧЕСКАЯ и АВТОМАТИЧЕСКАЯ версии.
  • Автоматическая панель переключения не требует сброса для изменения направления цикла.
  • Готовность к установке: все компоненты предварительно смонтированы на панели.
  • Может быть оснащена трубкой для сбора, установленной на предохранительном клапане и на выходе для продувки.
  • Может быть оснащена выпускным отсечным клапаном.
  • С помощью контактных манометров панель переключения можно также оснастить извещателем, который будет показывать состояние источника.
Применение
  • Идеально подходит для обеспечения подачи неагрессивных газов с низким расходом из нескольких источников под высоким давлением.
  • Предназначена для подачи газа в анализаторы и для создания контролируемой атмосферы в лабораториях, устройствах управления, а также в нефтехимическом производстве.
Технологическая схема

Технические параметры

Отверстия с внутренней резьбой

G 3/8 (вход/выход) или 1/4 NPT (вход/выход)

Уплотнение седла

PCTFE

Кольцевое уплотнение

EPDM — стандартное

NBR

FPM

Мембранный

AISI 304

Hastelloy®

Вес

± 13 кг

± 29,0 фунта

Герметичность

10-8 мбар л/с Не

Температурный диапазон

От -20 до +60°C

От -4 до +140°F

Манометры

Высокого и низкого давления M10 x 1 или 1/8 NPT

Давление на входе

200 / 300(Только в хромированном исполнении) бар

2900 / 4350 фунт/кв. дюйм

Давление на выходе

10/16 бар

145/232 фунт/кв. дюйм

Номинальный расход

10/10 м3/ч при норм. усл. (N2)

Использование для кислорода

Только из латуни с давлением на входе

200 бар
