Переносной газоанализатор Монолит-2 предназначен для определения содержания кислорода, взрывоопасных и токсичных газов и паров в воздухе рабочей зоны в целях обеспечения безопасности персонала, а также при государственном или производственном аналитическом контроле и аттестации рабочих мест
Газоанализатор Монолит-2 в зависимости от модификации позволяет одновременно контролировать:
- недостаток (избыток) кислорода (О2);
- довзрывоопасные концентрации горючих газов и паров (углеводородов ряда С1-С18, паров органических растворителей и органических теплоносителей и других веществ, за исключением Н2 и компонентов, содержащих в своем составе галогены, серу и кремний-органические соединения) и их совокупности (смеси);
- предельно-допустимые концентрации (ПДК) токсичных газов (СО, СО2, NO, NO2, SO2, H2S, NH3) в воздухе рабочей зоны в соответствии с ГОСТ 12.1.005

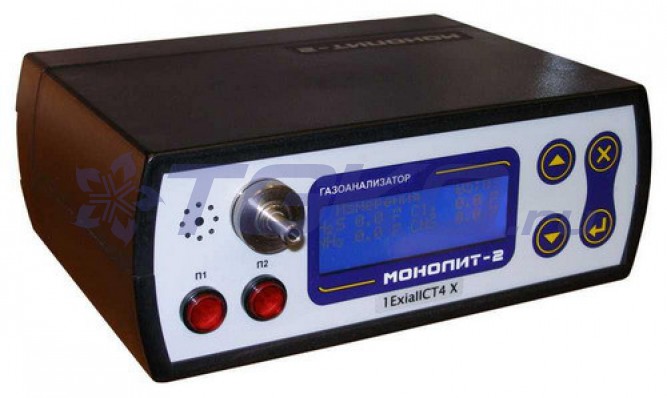

Конструктивно газоанализатор Монолит-2 выполнен в прочном пластиковом корпусе, на лицевой панели которого находятся дисплей, клавиатура, устройства звуковой и световой сигнализации и штуцер входа анализируемого газа. Измерительная информация отображается на ЖК-дисплее, оснащенном подсветкой. Электропитание газоанализатора может осуществляться как от внутреннего аккумулятора, так и от сети переменного тока. Отбор проб выполняется с помощью встроенного пробоотборного насоса
Принцип действия газоанализатора основан на применении комплекта электрохимических датчиков для измерения кислорода и токсичных компонентов, термокаталитического датчика для измерения взрывоопасных газов и оптического датчика для контроля содержания СО2 и CH4
Газоанализатор выпускается в трех базовых модификациях ("Монолит-2", "Монолит-2С" и "Монолит-2-СО2"), отличающихся друг от друга перечнем определяемых компонентов и уровнем взрывозащиты.
| Исполнение по числу измерительных каналов |
Измерительные каналы |
| Электрохимические датчики |
Термокаталитический датчик |
Оптические датчики |
| Монолит-2 (только взрывозащищенное исполнение) |
| 3.1 |
O2+ 2 на токсичные газы |
- |
- |
| 3.2 |
3 на токсичные газы |
- |
- |
| 4.1 |
O2 + 3 на токсичные газы |
- |
- |
| 4.2 |
4 на токсичные газы |
- |
- |
| 5 |
O2 + 4 на токсичные газы |
- |
- |
| Монолит-2С (только взрывозащищенное исполнение) |
| 3.1 |
О2 + 1 на токсичные газы |
Ех |
- |
| 3.2 |
2 на токсичные газы |
Ех |
- |
| 4.1 |
O2 + 2 на токсичные газы |
Ех |
- |
| 4.2 |
3 на токсичные газы |
Ех |
- |
| 5 |
O2 + 3 на токсичные газы |
Ех |
- |
| Монолит-2-СО2 (только обычное исполнение) |
| 3.1 |
O2 + 1 на токсичные газы |
- |
CO2 |
| 3.2 |
2 на токсичные газы |
- |
CH4 |
| 3.3 |
O2 |
- |
CO2 и CH4 |
| 3.4 |
1 на токсичные газы |
- |
CO2 и CH4 |
| Монолит-2-СО2 (только обычное исполнение) |
| 4.1 |
O2 + 2 на токсичные газы |
- |
CO2 |
| 4.2 |
3 на токсичные газы |
- |
CO2 |
| 4.3 |
O2 + 1 на токсичные газы |
- |
CO2 и CH4 |
| 4.4 |
2 на токсичные газы |
- |
CO2 и CH4 |
| 5.1 |
O2 + 3 на токсичные газы |
- |
CO2 |
| 5.2 |
O2 + 2 на токсичные газы |
- |
CO2 и CH4
|
Преимущества:
- Взрывозащищенное исполнение (Газоанализатор Монолит-2 (кроме модификации "Монолит-2-СО2") выполнен во взрывозащищенном исполнении и допущен для эксплуатации во взрывоопасных зонах;
- Расширенный температурный диапазон эксплуатации (Для выполнения измерений при отрицательных температурах выпускаются модификации газоанализатора "МОНОЛИТ-2" (с индексом "Т") с обогреваемым корпусом, предназначенные для эксплуатации при температуре окружающей среды до - 30 °С);
- Сигнализация (Газоанализатор МОНОЛИТ-2 оснащен устройствами звуковой и световой сигнализации, которые срабатывают при превышении концентрацией контролируемого газа установленного порогового значения);
- Статистическая обработка результатов (Для аналитического контроля в газоанализаторе "МОНОЛИТ-2" имеется возможность сбора и статистической обработки результатов измерений. При этом по каждому каналу измерений вычисляются среднее, максимальное и минимальное значения);
- Документирование результатов (Внешний компактный ИК-термопринтер, поставляемый дополнительно, позволяет распечатывать протоколы измерений как непосредственно во время проведения измерений, так и после их завершения при считывании данных из памяти прибора);
- Память данных (Встроенная память газоанализатора рассчитана для постоянного хранения 600 записей. Впоследствии, записанные данные могут быть распечатаны на ИК-термопринтере или переданы на персональный компьютер в виде файла формата MS Word через встроенный RS 232 интерфейс);
Метрологические характеристики:
| Измеряемый компонент |
Принцип измерений |
Диапазон измерений |
Пределы допускаемой основной погрешности |
Область применения |
| абсолютной |
относительной |
Кислород
(О2) |
электрохимический датчик |
0-25 %(об.) |
±0,2 %(об.) |
- |
контроль содержания кислорода |
Горючие газы
(Ех) |
термокаталитический датчик |
0-50 %НКПР |
±4 %НКПР |
- |
контроль взрывоопасных газов и паров |
Углеводороды
(по CH4) |
оптический датчик |
0-5 %(об.) |
±0,05 %(об.)
(0-0,5 %(об.)) |
±10 %
(0,5-5 %(об.)) |
контроль содержания СН в воздухе |
Диоксид углерода
(CO2) |
оптический датчик |
0-5 %(об.) |
±0,05 %(об.)
(0-0,5 %(об.)) |
±10 %
(0,5-5 %(об.)) |
контроль содержания CO2 в воздухе |
Оксид углерода
(СО) |
электрохимический датчик |
0-200 мг/м3 |
±1 мг/м3
(0-20 мг/м3) |
±5 %
(20-200 мг/м3) |
контроль от 0,25 до 10 ПДК врз |
| Оксид азота (NO) |
электрохимический датчик |
0-50 мг/м3 |
±0,5 мг/м3
(0-5 мг/м3) |
±10 %
(5-10 мг/м3) |
контроль от 0,5 до 10 ПДК врз |
| Диоксид азота (NO2) |
электрохимический датчик |
0-20 мг/м3 |
±0,2 мг/м3
(0-2 мг/м3) |
±10 %
(2-20 мг/м3) |
контроль от 0,5 до 10 ПДК врз |
Сернистый ангидрид
(SO2) |
электрохимический датчик |
0-100 мг/м3 |
±1 мг/м3
(0-10 мг/м3) |
±10 мг/м3
(10-100 мг/м3) |
контроль от 0,5 до 10 ПДК врз |
Сероводород
(H2S) |
электрохимический датчик |
0-100 мг/м3 |
±1 мг/м3
(0-10 мг/м3) |
±10 мг/м3
(10-100 мг/м3) |
контроль от 0,5 до 10 ПДК врз |
Аммиак
(NH3) |
электрохимический датчик |
0-100 мг/м3 |
±2 мг/м3
(0-10 мг/м3) |
±20 мг/м3
(10-100 мг/м3) |
контроль от 0,5 до 10 ПДК врз |
Технические характеристики:
| Количество одновременно измеряемых компонентов |
от 2-х до 5-ти в зависимости от исполнения |
| Маркировка взрывозащиты |
Монолит-2 - 1ExiaIICT4 X
Монолит-2С - 1ЕхibdIIBТ5 Х
Монолит-2-СО2 - обычное исполнение |
| Сигнализация |
звуковая (>80 dB) и световая, 2 порога срабатывания по каждому каналу измерений |
| Отбор газовой пробы |
встроенный микронасос (0,8 л/мин) |
| Электропитание |
от встроенного Li-ion аккумулятора или
от сети переменного тока 220 В, 50 Гц через внешний блок питания |
| Время работы без подзарядки аккумулятора |
не менее 16 ч (при температуре окружающей среды от 5 до 45 °С) |
| Дисплей |
алфавитно-цифровой, 4 строки по 20 символов с подсветкой |
| Память результатов |
встроенная, емкость 100 блоков (600 записей) |
| Печать результатов |
внешний ИК-термопринтер |
| Вывод результатов на ПК |
интерфейс RS 232 |
| Габаритные размеры (Д х В х Ш) |
200 х 140 х 76 мм |
| Масса |
не более 2 кг |
| Диапазон рабочих температур |
от 0 до 45 °С (стандартный)
от -30 до +45 °C (расширенный) |
Базовая комплектация:
- газоанализатор монолит-2;
- комплект запасных полотен для внешнего фильтра очистки пробы;
- блок питания/ зарядное устройство;
- сумка для транспортировки прибора;
- чехол с ремнем для переноски;
- комплект технической документации.
|
|
