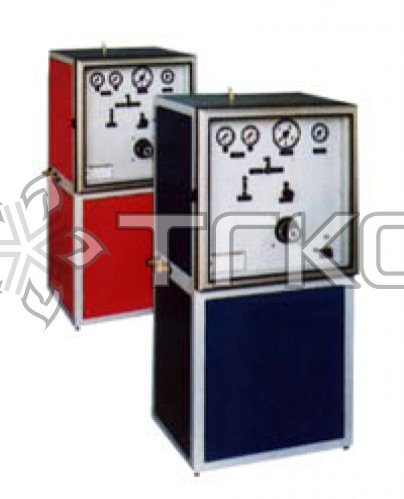

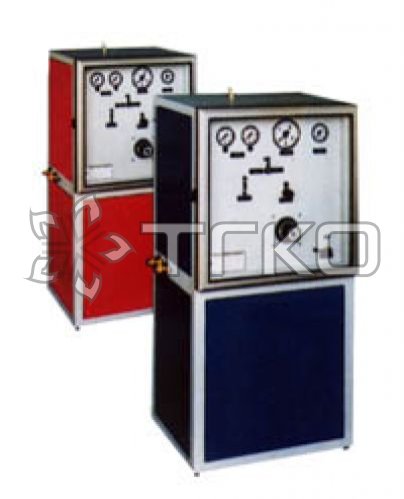

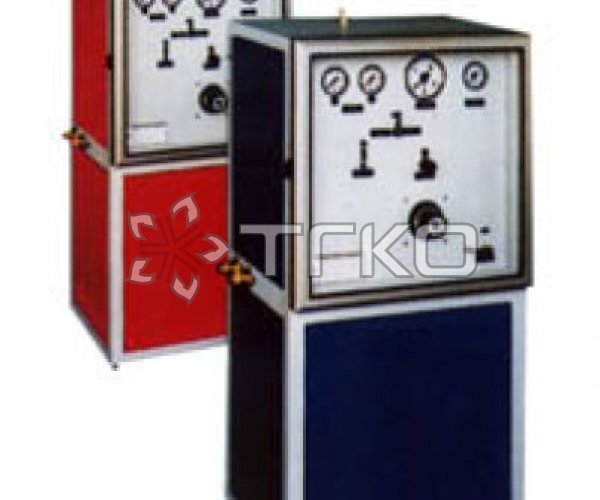

Газосмесители для 2 или 3 определнных газов в диапазоне производительности от 0 до приблизительно 160 нм3/час (MG 100) или от 0 до 250 нм3/час (MG 200).
Регулирование смеси с помощью пропорционального клапана смешивания (-2МЕ) или 3 отдельных смешивающих клапанов (-3МЕ) с вращающимися рукоятками и шкалами в %.
Поставляются для горючих газов (ЕЕХ) и с контролем анализа.
Внимание!
Для смесительных установок требуется достаточный объем буфера (размеры емкостей: для MG 100 мин. объем 250 л, для MG 200 мин. объем 500 л).
Применяются во всех областях с сильными колебаниями объема подачи смешивающихся газов.
Технические характеристики
|
Газ |
Все технические газы (кроме токсичных или агрессивных газов) |
|
Входное давление газа |
см. таблицу |
|
Диапазон смешивания |
0-100% или 0-25% |
|
Температурный дифференциалл между газами |
max 15 oС |
|
Производительность по смешиванию газов |
Смотри таблицы |
|
Точность регулировки |
+/- 1% (шкала 0-25%), +/- 2% (шкала 0-100%) |
|
Точность смешивания |
лучше, чем 1% |
|
Газовое соединение MG 100-2ME/3ME |
|
|
Входы |
G 3/4" с зенкером, припайка для трубы CU 15 мм |
|
Выход |
G 1" с О-кольцом, припайка для трубы CU 22 мм |
|
Газовое соединение MG 200-2ME/3ME |
|
|
Вход 0-100% |
G 1" с О-кольцом, припайка для трубы CU 22 мм |
|
Вход 0-25% |
G 3/4" с зенкером, припайка для трубы CU 15 мм |
|
Выход |
G 1" с О-кольцом, припайка для трубы CU 22 мм |
|
Корпус |
лакированная сталь |
|
Вес |
67/85 кг (100-2МЕ/3МЕ), 78/110 кг (200-2МЕ/3МЕ) |
|
Размер |
600х510х1215 мм (без ручки, вводов и ресивера) |
|
Напряжение питания |
230 В переменного тока, 110 В переменного тока, 24 В постоянного тока |
|
Потребление тока |
230 В переменного тока/0,07 А |
|
Допуск к эксплуатации |
изготовлено по ISO 9001 маркировка СЕ для ЭМС (электромагнитной совместимости) по DIN EN 50081, часть 1/03.93 и DIN EN 50082, часть 2/02.96 рекомендация по низкому напряжению DIN EN 60439-1/04.94 при воспламеняющихся газах защита EEX по LCIE №92.B6095 |
|
Расходная мощность м3 в час относительно воздуха MG 100-2МЕ/-3МЕ |
||||||||||
|
Минимальное давление в резервуаре при пересчете в бары (максимальное давление в резервуаре на 0,5 бар выше) |
||||||||||
|
|
|
1,5 |
2,5 |
3,5 |
4,5 |
5,5 |
6,5 |
7.5 |
8,5 |
9,5 |
|
min давление на входе bar (max 20 bar) |
4 |
47 |
|
|
|
|
|
|
|
|
|
5 |
64 |
58 |
|
|
|
|
|
|
|
|
|
6 |
78 |
75 |
65 |
|
|
|
|
|
|
|
|
7 |
94 |
93 |
88 |
76 |
|
|
|
|
|
|
|
8 |
108 |
107 |
105 |
98 |
84 |
|
|
|
|
|
|
9 |
124 |
122 |
121 |
118 |
108 |
90 |
|
|
|
|
|
10 |
138 |
138 |
136 |
134 |
128 |
116 |
97 |
|
|
|
|
11 |
152 |
152 |
152 |
149 |
145 |
136 |
124 |
102 |
|
|
|
12 |
167 |
167 |
167 |
167 |
164 |
158 |
149 |
133 |
112 |
|
|
Расходная мощность м3 в час относительно воздуха MG 200-2МЕ/-3МЕ |
||||||||||
|
Минимальное давление в резервуаре при пересчете в бары (максимальное давление в резервуаре на 0,5 бар выше) |
||||||||||
|
|
|
1,5 |
2,5 |
3,5 |
4,5 |
5,5 |
6,5 |
7.5 |
8,5 |
9,5 |
|
min давление на входе bar (max 20 bar) |
4 |
85 |
|
|
|
|
|
|
|
|
|
5 |
117 |
103 |
|
|
|
|
|
|
|
|
|
6 |
148 |
139 |
114 |
|
|
|
|
|
|
|
|
7 |
173 |
170 |
152 |
140 |
|
|
|
|
|
|
|
8 |
203 |
200 |
193 |
174 |
142 |
|
|
|
|
|
|
9 |
219 |
219 |
219 |
210 |
193 |
155 |
|
|
|
|
|
10 |
232 |
232 |
232 |
232 |
224 |
203 |
171 |
|
|
|
|
11 |
252 |
252 |
252 |
252 |
252 |
235 |
216 |
174 |
|
|
|
12 |
258 |
258 |
258 |
258 |
258 |
258 |
248 |
226 |
193 |
|
