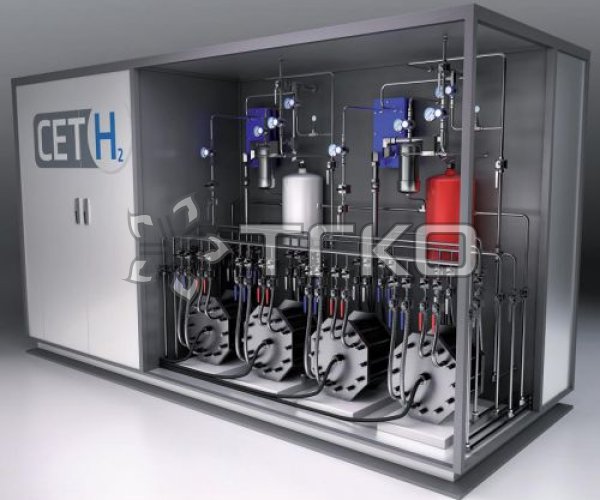

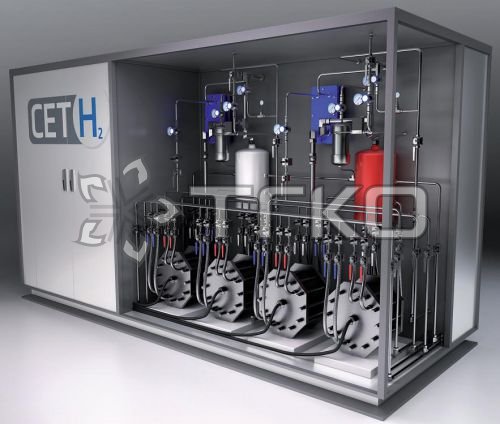

20 Нм3/ч ПОМ (PEM) электролизёр для производства водорода предназначен ля надежного, чистого, безопасного производства водорода с площадки заказчика
• Архитектура, основанная на 5 Нм3/ч электролизном модуле
• 14 Бар - Давлениена выходе по H2
• Чистота газа от 99.9 до 99.99995%
• Тактильный пульт управления
Безопасность: Физическое разделение производства H2 и O2
Надежность: Возможность поэтапной работы с перерывами
Эффективность: Плотность тока PEM Электролизера может достигать более 1 А/см2
Простота в обращении: Автономный режим работы и минимальные требования к техническому обслуживанию
Производство водорода |
Производство кислорода |
||||
Производительность |
20 Нм3/ч |
Производительность |
10 Нм3/ч |
||
Давление на выходе |
14 Бар |
Давление на выходе |
13 Бар |
||
Чистота |
> 99.9 % |
Чистота |
> 99 % |
||
Соединение на выходе |
H2 и Дренажный H2 : G3/8 |
Соединение на выходе |
G3/8 |
||
Водоснабжение |
Вода для охлаждения |
||||
Потребление |
< 40 л/ч |
Производительность |
Подлежит определению |
||
Давление |
От 3 дс 6 Бар |
Давление |
От 3 до 5 бар |
||
Температура |
< 35°C |
Температура |
От +5°Ct до +40°C |
||
Качество |
Проточная вода |
Качество |
Без примесей |
||
Соединение на выходе |
Подлежит определению |
Соединение на выходе |
Подлежит определению |
||
Энергоснабжение |
|||||
Мощность |
160 КВт |
||||
Потребление |
5 КвЧ / Нм3 Водорода |
||||
Напряжение |
400В АС (3 Фазы 1 Нетральная 1 Заземление) |
||||
Частота |
50 Гц / 60 Гц |
||||
Система управления |
|||||
Автоматизированный контроль |
PLC с ЧМИ (интерфейс «пользователь-машина») монитором ;процесс контролируется заданием: производительности H2, давления, плотности тока |
||||
Средства связи |
Ethernet / IP ; RS232 ; аналоговые |
||||
Внешние параметры |
|||||
Размер и вес |
3200x1800x2200 мм, 2550 кг |
||||
Внешние условия и условия эксплуатации |
|||||
Температура хранения и транспортировки |
3 - 60°C |
Влажность |
0 - 95 % без конденсации |
||
Температура эксплуатации |
3 - 40°C |
Вентиляция |
Безопасные источники |
||
Правила безопасности и нормативные требования |
|||||
Соответствие стандартам CE (PED, ATEX, LVD, Machine, EMC), ISO 22734-1 |
|||||
Опции |
|||||
Система очистки газа |
|||||
Качество |
До 99,99995% (Испарение воды < 5ppm, O2 < 5ppm, N2 < 2ppm) |
||||
Размер и вес |
1800x600x2200 мм, 300 кг |
Риформинг. Каталитический риформинг с мембранной очисткой.
Запатентованный катализатор для парового риформинга биоэтанола. Стабильное производство для непрерывности функционирования. Продуктовая линейка до 10 Нм3/ч. Мембранный каталитический реактор для прямой конверсии метанола в чистый водород, соответствующий качеству PEMFC, от 1 до 5 кВт.
Мембранная очистка. Очистка водорода методом отделения на основе палладиумовой мембраны.
СММ Технология (Биметалическая мембрана). Водород высокой степени очистки: 99.99999%. Высокая сопротивляемость циклическим перепадам температуры. Производительность до 1 Нм3/ч.
