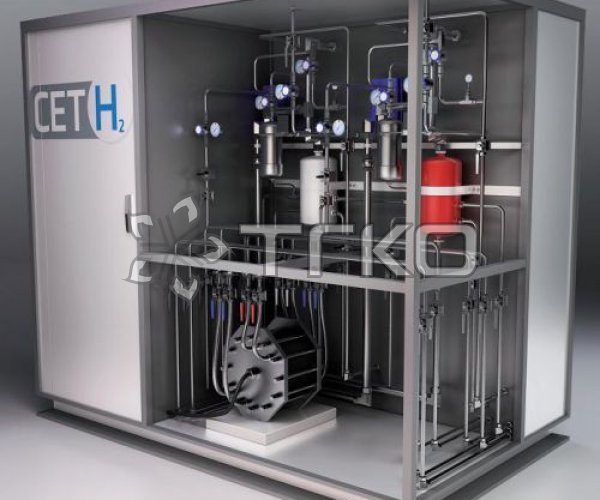

5 Нм3/ч ПОМ (PEM) электролизёр для водорода предназначен для надежного, чистого, безопасного производства водорода с площадки заказчика.
• Архитектура, основанная на 5 Нм3/ч электролизном модуле, использующем энергию 50 КВтAC/DC преобразователя электрического тока
• 14 Бар - Давление на выходе по H2
• Чистота газа от 99.9 до 99.99995%
• 19’ Тактильный пульт управления
Безопасность: Физическое разделение производства H2 и O2
Надежность: Возможность поэтапной работы с перерывами
Эффективность: Плотность тока ПОМ (PEM) Электролизера может достигать более 1 А/см2
Простота в обращении: Автономный режим работы и минимальные требования к техническому обслуживанию
Производство водорода |
Производство кислорода |
||||
Производительность |
5 Нм3/ч |
Производительность |
2,5 Нм3/ч |
||
Давление на выходе |
14 Бар |
Давление на выходе |
13 Бар |
||
Чистота |
> 99.9 % |
Чистота |
> 99 % |
||
Соединение на выходе |
H2 и Дренажный H2 : G1/2 |
Соединение на выходе |
O2 и Дренажный O2 : G1/2 |
||
Водоснабжение |
Вода для охлаждения |
||||
Потребление |
< 10 л/ч |
Производительность |
Подлежит определению |
||
Давление |
От 3 до 6 Бар |
Давление |
От 3 до 5 бар |
||
Температура |
< 50°C |
Температура |
От +5°Ct до +40°C |
||
Качество |
Проточная вода |
Качество |
Без примесей |
||
Соединение на выходе |
Подлежит определению |
Соединение на выходе |
Подлежит определению |
||
Энергоснабжение |
|||||
Мощность |
50 КВт |
||||
Потребление |
5КвЧ / Нм3 Водорода |
||||
Напряжение |
400В АС (3 Фазы 1 Нейтральная 1 Заземление) |
||||
Частота |
50 Гц / 60 Гц |
||||
Система управления |
|||||
Автоматизированный контроль |
ПЛК с 19' ЧМИ (интерфейс «пользователь-машина») монитором ;процесс контролируется заданием: производительности H2, давления, плотности тока |
||||
Средства связи |
Ethernet / IP ; RS232 ; аналоговые |
||||
Внешние параметры |
|||||
Размер и вес |
2400x1800x2200 мм,1150 кг |
||||
Внешние условия и условия эксплуатации |
|||||
Температура хранения и транспортировки |
3 - 60°C |
Влажность |
0 -100 % без конденсации |
||
Температура эксплуатации |
3 - 50°C |
Вентиляция |
Безопасные источники |
||
Правила безопасности и нормативные требования |
|||||
Соответствие стандартам СЕ (ISO 22734-1, PED , ATEX, LVD, Machine, EMC) |
|||||
Опции |
|||||
Система очистки газа |
|||||
Качество |
До 99,99995% (Испарение воды < 5ppm, O2 < 5ppm, N2 < 2ppm) |
||||
Размер и вес |
1800x600x2200 мм, 300 кг |
Запатентованный катализатор для парового риформинга биоэтанола. Стабильное производство для непрерывности функционирования. Продуктовая линейка до 10 Нм3/ч. Мембранный каталитический реактор для прямой конверсии метанола в чистый водород, соответствующий качеству PEMFC, от 1 до 5 кВт.
СММ Технология (Биметалическая мембрана). Водород высокой степени очистки: 99.99999%. Высокая сопротивляемость циклическим перепадам температуры. Производительность до 1 Нм3/ч.
