  • Поршневой, сбалансированный, цельный.
  • 1-4 цилиндра.
  • Ход поршня 3 дюйма (76 мм), до 1800 об/мин.
  • Скорость поршня 900 футов/мин (4,6 м/сек) при 1800 об/мин.
  • Диаметр штока 1.125 дюйма (29 мм).
  • Внутреннее давление газа на шток 13 000 фунтов (58 кН).
  • Дополнительные распорки класса В и С для работы с высокосернистым газом.
  • Пониженная вибрация.

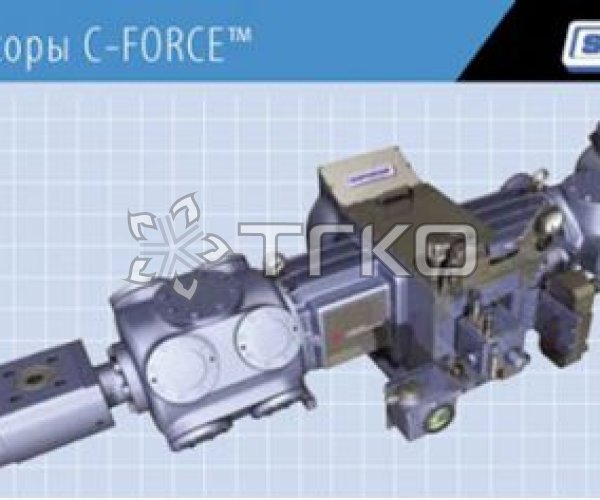

Стандартное оборудование компрессорного блока C-FORCE TM:

  • Корпус. Конструкция цельная, из пластичного железа, усиленное ребрами жесткости литье с болтовыми и стальным основанием, триметаллические главный и шатунный подшипники.
  • Коленвал. Сталь SAE 4140 кованая или из термообработанных заготовок. Азотированная и полуспокойная сталь для долговременной и бесперебойной работы. Осевая линия от нижнего края рамы 101/4 дюйма (26 см).
  • Подшипники. Прецизионные, регулирование с помощью крышек подшипника с 2 или 4 болтами.
  • Шатуны. Обработаны и сбалансированы на прецизионном оборудовании, сталь 4140, с нарезным сверлением для смазки оси крейцкопфа.
  • Крейцкопф. Деталь из цельного пластичного железа, с антифрикционным покрытием. Конструкция поддерживает разнонаправленные движения компрессора на одном уровне, что практически снижает вибрацию. Позволяет использовать агрегат с чувствительным к вибрации оборудованием, таким как береговые платформы и передвижные устройства, смонтированные на прицепе.
  • Система смазки. Масляный насос с приводом от шестерни коленвала, клапан сброса давления в системе, фильтр картера и навинчиваемый масляный полнопоточный фильтр.

Таблица параметров компрессорного блока C-FORCE TM

Параметры

C-FORCE 32

C-FORCE 34

Количество цилиндров

2

4

Рама HP, при 1800 об/мин

290 л. с. (216 кВт)

580 л. с. (432 кВт)

Диапазон, об/мин

850 ... 1800

850 ... 1800

Ход поршня

3 дюйма (76 мм)

3 дюйма (76 мм)

Диаметр штока

11/8 дюйма (29 мм)

11/8 дюйма (29 мм)

Макс. внутреннее давление газа

13 000 фунтов (58 кН)

13 000 фунтов (58 кН)

Натяжение (MGRT)

13 000 фунтов (58 кН)

13 000 фунтов (58 кН)

Компрессия (MGRC)

11 000 фунтов (49 кН)

11 000 фунтов (49 кН)

Чистая нагрузка на шток

21 000 фунтов (93 кН)

21 000 фунтов (93 кН)

Общая амплитуда

Скорость поршня, при 1800 об/мин

900 футов/м н (4.57 м/сек)

900 футов/мин (4.57 м/сек)

Расход смазочного масла

10 галл/мин (38 л/мин)

10 галл/мин (38 л/мин)

Объем картера

4 галлона (15 л)

10 галлонов (38 л)

Вес рамы с направляющими крейцкопфами

1200 фунтов (544 кг)

2000 фунтов (907 кг)
