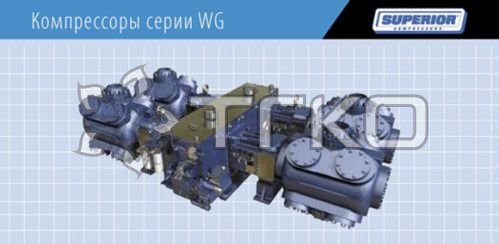

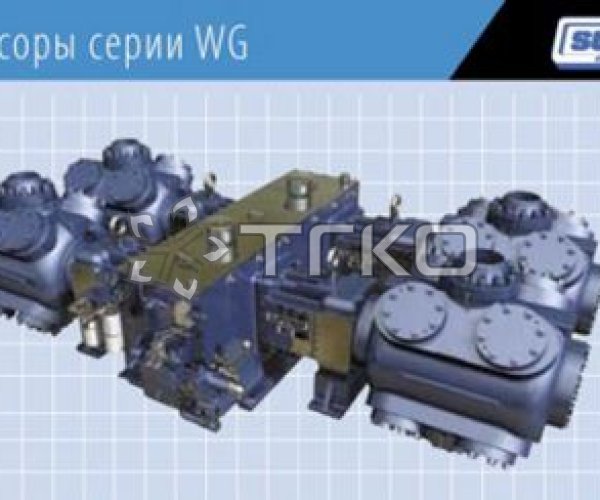

Поршневые, оппозитные сбалансированные.
-
1-6 цилиндров.
-
Ход поршня 6 дюймов (152 мм) при 1200 об/мин.
-
Ход поршня 7 дюймов (178 мм) при 1000 об/мин.
-
Диаметр поршневого штока 2.75 дюйма (70 мм).
-
Нагрузка на внутренний газовый шток 75 000 фунтов (336 кН).
-
Рама. Цельная, литой чугун, значительно усиленный ребрами жесткости с болтовым креплением упорные и шатунные подшипники имеют диаметр 8 дюймов (203 мм). ребрами жесткости чугунное литье с составляющей единое целое промежуточной вставкой.
-
Коленвал. Откованный в открытых штампах из цельной заготовки термообработанной кольцевых уплотнений. Для работы с агрессивными газами дополнительно устанавливается промежуточная вставка.
-
Шатун. Откован в закрытом штампе из стали SAE 4140, подвергнут термообработке, точно обработан на станке, двутавровый профиль, сбалансированный. Диаметр шейки вала под главный подшипник - 8 дюймов (203 мм). Расстояние от оси вращения до дна рамы - 22 дюйма (558 мм).
-
Крейцкопф. Ковкий чугун, диаметр 13.75 дюйма (349 мм), со сменными триметаллическими колодками предохранительным клапаном системы и фильтром картера.
-
Подшипники. Главные и шатунные подшипники, прецизионные, с разъемным вкладышем и стальным основанием, триметаллические.
|
Модель |
WG 62 |
WG 64 |
WG 66 |
WG 72 |
WG 74 |
WG 76 |
|
Число цилиндров |
2 |
4 |
6 |
2 |
4 |
6 |
|
Мощность при 900 об/мин, л. с. (кВт) |
2250 (1679) |
|
6750 (5036) |
2250 (1679) |
4500 (3357) |
6750 (5036) |
|
Мощность при 1000 об/мин, л. с. (кВт) |
2500 (1865) |
5000 (3730) |
7500 (5995) |
2500 (1865) |
5000 (3730) |
7500 (5595) |
|
Мощность при 1200 об/мин, л. с. (кВт) |
3000 (2238) |
6000 (4476) |
9000 (6714) |
н/п |
н/п |
н/п |
|
Диапазон, об/мин |
700... 1200 |
700... 1200 |
700... 1200 |
600... 1000 |
600... 1000 |
600... 1000 |
|
Ход поршня, дюймы (см) |
6 (152) |
6 (152) |
6 (152) |
7 (178) |
7 (178) |
7 (178) |
|
Диаметр штока, дюймы (мм) |
2.75 (70) |
2.75 (70) |
2.75 (70) |
2.75 (70) |
2.75 (70) |
2.75 (70) |
|
Максимальные нагрузки на внутренний газовый шток, фунты (кН): |
||||||
|
Натяжение (MGRT) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
|
Компрессия (MGRC) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
75 000 (336) |
|
Общая амплитуда компрессии |
150 000 (672) |
150 000 (672) |
150 000 (672) |
150 000 (672) |
150 000 (672) |
150 000 (672) |
|
Чистая нагрузка на шток |
70 000 (314) |
70 000 (314) |
70 000 (314) |
70 000 (314) |
70 000 (314) |
70 000 (314) |
|
Скорость поршня при 900 об/мин, фут/мин (м/с) |
900 (4.6) |
900 (4.6) |
900 (4.6) |
1050 (5.3) |
1050 (5.3) |
1050 (5.3) |
|
Скорость поршня при 1000 об/мин, фут/мин (м/с) |
1000 (5.1) |
1000 (5.1) |
1000 (5.1) |
1167 (5.9) |
1167 (5.9) |
1167 (5.9) |
|
Скорость поршня при 1200 об/мин, фут/мин (м/с) |
1200 (6.1) |
1200 (6.1) |
1200 (6.1) |
н/п |
н/п |
н/п |
|
Расход смазки, галл/мин (л/мин) |
18 (68) |
35 (132) |
53 (200) |
18 (68) |
35 (132) |
53 (200) |
|
Объём картера, галлоны (литры) |
35 (132) |
70 (264) |
105 (396) |
35 (132) |
70 (264) |
105 (396) |
|
Вес рамы с направляющими крейцкопфами, фунты (кг) |
11 500 (5200) |
21 500 (9800) |
31 500 (14 300) |
11 500 (5200) |
21 500 (9800) |
31 500 (14 300) |
