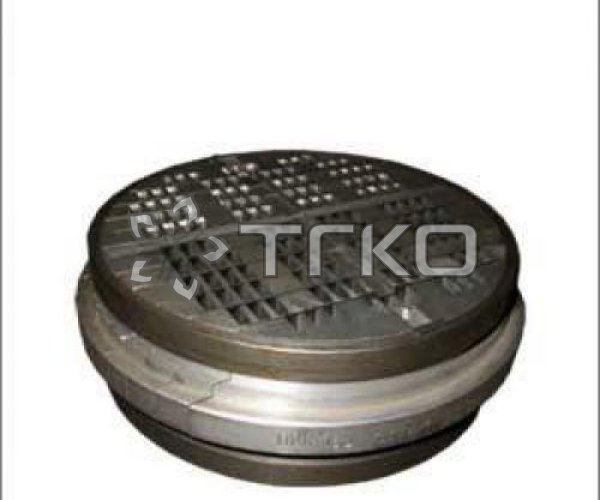

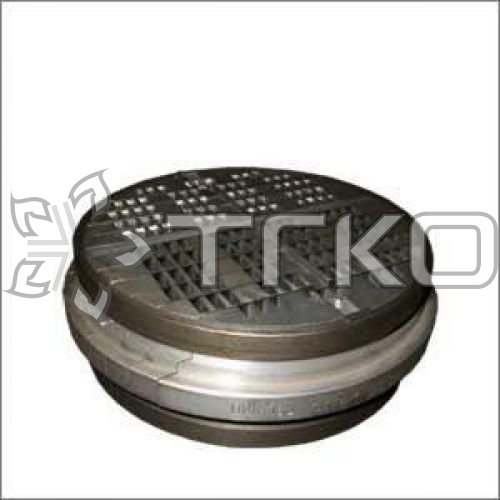

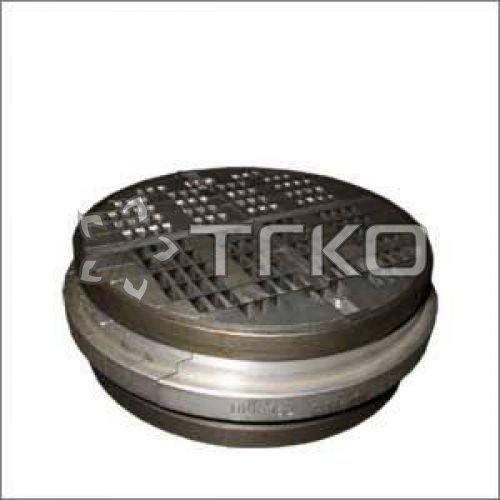

Клапан ПИК 220-0,4АМ (ВЛУ 220)

Клапан ПИК или самодействующий клапан – замыкающий орган в газовом тракте цилиндра поршневого компрессора. Клапаны всасывающие, нагнетательные или комбинированные предназначены для управления процессами всасывания и нагнетания воздушных и газовых поршневых компрессоров, работающих на неагрессивных средах.

Условные обозначения клапан ПИК

ПИК XXX-Y,YZ, где

ПИК – Прямоточный Индивидуальный Клапан
XXX – посадочный диаметр (мм)
Y,Y – наибольшая разность давления на клапан (МПа)
Z – модификация (А или Г), цифра 1 – исполнение.

Например, ПИК 155-2,5А – это прямоточный индивидуальный клапан с посадочным размером 155 мм и рассчитанный на наибольшую разность давления в 2,5 МПа, модификация “А”.
Прямоточные индивидуальные круглые клапаны ПИК-А

Клапаны ПИК предназначены для воздушных и газовых компрессоров с частотой вращения вала до 1500 об/мин при разности давления на клапан до 4 МПа (40 кгс/см2). Отсутствие трения при движении пластин в клапанах позволяет устанавливать клапаны на компрессорах, работающих без смазки цилиндров.
Один и тот же клапан ПИК в зависимости от его установки может быть всасывающим или нагнетательным.
Обратная сторона седла клапана ПИК служит ограничителем подъема пластины соседнего элемента. Пластины установлены в клапане ПИК параллельно потоку газа, который входит в ячейки седла, отжимает их к ограничителю подъема и поступает в цилиндр (если клапан ПИК всасывающий) или выходит из него (если клапан ПИК нагнетательный). Пластины клапана ПИК – зубчатой формы, с прорезями.
