Газификатор холодный криогенный предназначен для хранения сжиженного кислорода, азота и аргона, их газификации и выдачи потребителю в газообразном состоянии с автоматическим поддержанием заданной величины давления
Газификатор надежен и прост в эксплуатации, требует непродолжительной подготовки обслуживающего персонала. Срок службы изделия составляет 20 лет (исчисляется с момента запуска в эксплуатацию).
Газификатор устанавливается под открытым небом, работает от тепла окружающей среды и не требует сторонних источников энергопитания.
Изделие может применяться во всех отраслях промышленности, связанных с использованием газообразных и сжиженных газов, давая значительный экономический эффект по сравнению с другими типами газификации или баллонным газоснабжением.

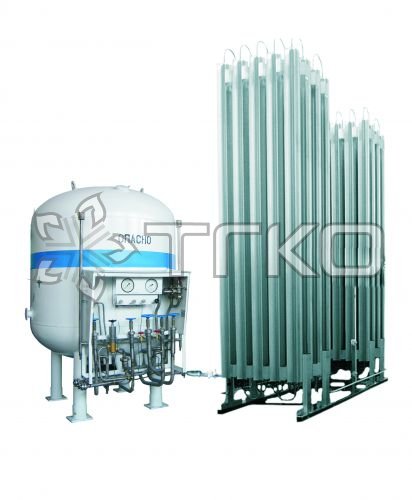

Газификатор холодный криогенный конструктивно состоит из внутреннего сосуда, наружного кожуха, арматурного шкафа с арматурой и контрольно-измерительными приборами, а также продукционных испарителей (для непосредственной газификации сжиженного газа) и испарителей подъема давления (наддува газовой подушки в сосуде).
Внутренний сосуд - сварной из листовой нержавеющей стали с системой трубопроводов для наполнения и опорожнения газификатора, а также подачи сжиженного продукта в испарители, подвода и отвода паров сжиженных газов.
Кожух газификатора изготовлен из стали 09Г2С, гр.5. Пространство между кожухом и сосудом заполнено теплоизоляционным материалом и отвакуумировано. Для углубления вакуума в специальный карман, укрепленный на внутреннем сосуде, засыпается адсорбент.
Испарители газификаторов изготовлены из специальных алюминиевых оребренных труб (поперечное сечение - в виде "снежинки"), с внутренними каналами, в которых протекает сжиженный газ, где за счет тепла атмосферного воздуха происходит его газификация. В зависимости от количества труб, входящих в испарительный узел, определяется газификационная производительность изделия. Более высокая производительность обеспечивается увеличением общего количества испарительных сегментов.
Контроль и управление газификатором осуществляется с помощью приборов и запорной арматуры, расположенных в арматурном шкафу.
Сжиженный газ хранится во внутреннем сосуде, имеет незначительные потери от испарения в виду минимального поступления к поверхности сосуда теплопритоков, что достигается наличием в межстенном пространстве между сосудом и кожухом специальной порошковой изоляции и глубокого вакуума.
После открытия вентиля "жидкость в испаритель подъема давления" сжиженный газ самотеком поступает в испаритель подъема давления, где газифицируется и подается в верхнюю часть сосуда, поднимая в нем давление.
Поступление жидкости из сосуда в продукционный испаритель обеспечивается давлением газа. Величина этого давления, а также давления газа на выходе из продукционного испарителя поддерживается автоматически регулятором давления, который настраивается на необходимую величину.
Заправка газификатора производится от транспортных емкостей с остановкой снабжения потребителей газообразным продуктом. Время заполнения газификатора криопродуктом обычно не более 60 мин. Процент заполняемости изделия - 95%.
Технические характеристики
| Тип газификатора | Вместимость, м3 | Рабо-чее давле-ние, МПа | Производи-тельность по газообразному продукту, нм3/ч | Масса порожнего изделия, т | Колич-во заливаемого продукта, (азот, аргон, кислород), т | Габаритные размеры резервуара, мм |
| ГХК-3/1,6 - 25 - 50;75; 100 | 3,0 | 1,6 | 25; 50;75;100 | 3,4 | 2,5; 4,3; 3,5 | 2400х2170х3006 |
| ГХК-3/1,6 - 200М | 200 | 3,7 | ||||
| ГХК-8/1,6 - 25 - 50;75; 100 | 8,0 | 25; 50;75;100 | 6,4 | 6,2; 10,7; 8,7 | 2400х2170х5604 | |
| ГХК-8/1,6 - 500М | 500 | 6,8 | ||||
| ГХК-8/1,6 - 1000М | 1000 | 7,6 | ||||
| ГХК-8/1,6 - 2000М | 2000 | 9,3 | ||||
| ГХК-25/1,6 - 250 - 500; 1000 - 1500; 2000 | 25,0 | 250; 500; 1000; 1500; 2000 | 15,0 | 27; 19,2; 33,2 | 2850х3300х8100 |
Изготовитель: ООО НТК "Криогенная техника"
Официальный дилер: ООО "ТД Сибкриомаркет"
