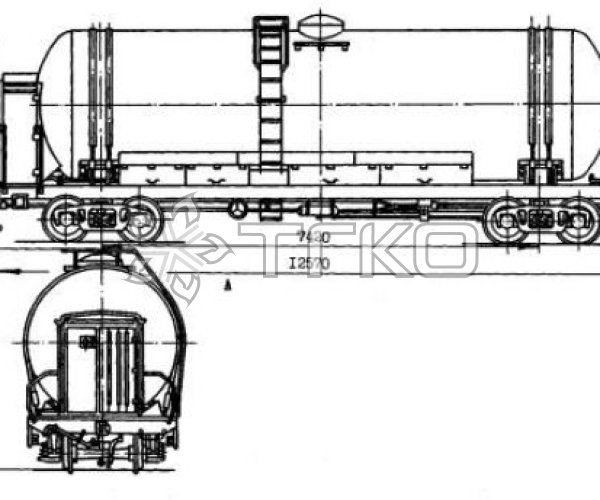

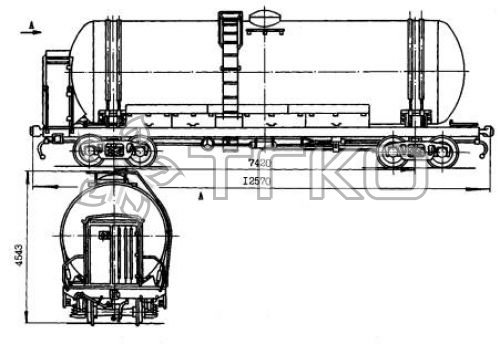

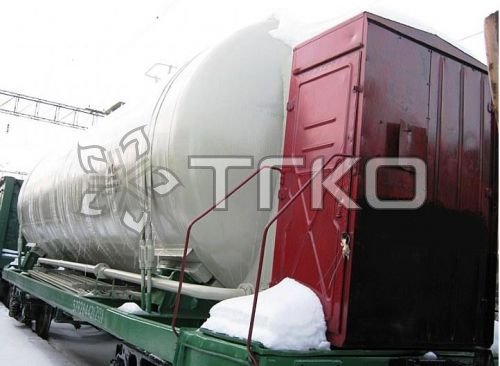

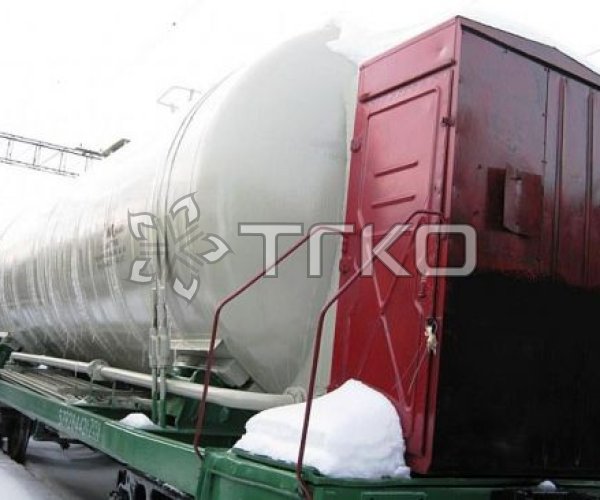

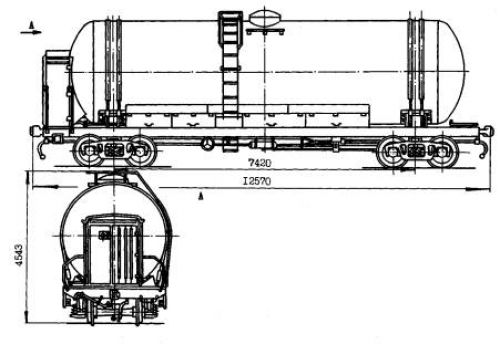

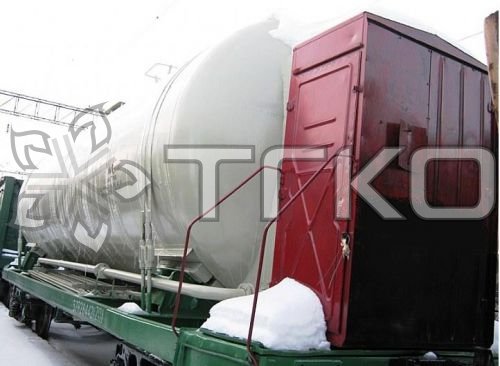

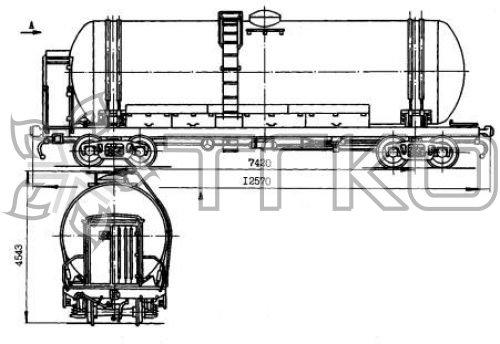

Цистерна типа 8Г513, предназначена для транспортирования и хранения жидких криогенных продуктов: кислорода и азота.
Криогенный резервуар железнодорожных цистерн 8Г513 состоит из внутреннего сосуда, наружного кожуха с эффективной вакуумно-порошковой изоляцией, двух испарителей наддува и арматурного шкафа, в котором размещены арматура, КИП и предохранительные устройства
Подъем давления во внутреннем сосуде осуществляется с помощью испарителей наддува. Количество заливаемого жидкого продукта визуально контролируется с помощью указателя жидкости - УЖК. Давление в сосуде измеряется манометром.
Цистерны смонтированы на железнодорожной платформе с двумя серийными двухосными тележками для грузовых вагонов. Выдача криогенного продукта производится по обе стороны цистерн.
Цистерны 8Г513 эксплуатируются в железнодорожных составах общесетевого назначения и могут находиться в пути следования без сброса паров в атмосферу до 20 суток.
Технические характеристики:
|
Наименование параметра |
Значение параметра для вагона модели |
|
Назначение (основной груз) |
Кислород, азот |
|
Грузоподъемность, т |
36 |
|
Масса вагона (тара), т |
35,3 |
|
Нагрузка: |
|
|
от оси колесной пары на рельсы, кН (тс) |
174,7 (17,82) |
|
на один погонный метр пути, кН/м (тс/м) |
55,6 (5,67) |
|
Число осей |
4 |
|
Габарит |
02-ВМ (02-Т) |
|
Высота центра тяжести цистерны от головок рельсов, мм: |
|
|
порожней |
1803 |
|
груженой |
2207 |
|
Параметры сосуда: |
|
|
объем полный, м3 |
33,75 |
|
диаметр внутренний, мм |
2200 |
|
удельный объем, м3/т |
0,94 |
|
толщина стенки, мм |
18 |
|
материал |
АМц |
|
Параметры оболочки: |
|
|
диаметр внутренний, мм |
2800 |
|
длина наружная, мм |
10417 |
|
толщина стенки, мм |
10 |
|
материал |
с т 15 |
|
Масса заправляемой жидкости, т |
36 (кислород) 25,5 (азот) |
|
Рабочее давление в сосуде, МПа (кг/см2) |
0,25 (2,5) |
|
Потери продукта от самоиспарения, % сутки |
0,3 по кислороду |
|
Темп опорожнения, м3/мин |
0,7-1,0 |
|
Тип изоляции |
Вакуумно-порошковая |
Изготовитель: ОАО "УРАЛКРИОМАШ"
