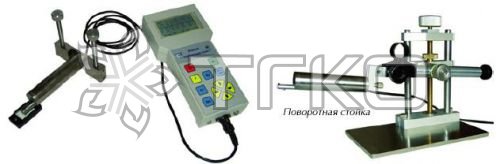

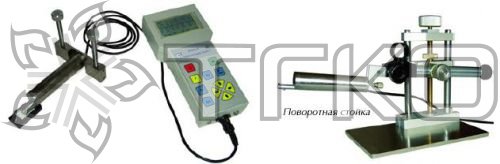

Предназначен лля измерения шероховатости поверхностей деталей в цехах, лабораториях, машиностроительных и приборостроительных предприятий,а также в полевых условиях.
- Позволяет производить измерение шероховатости поверхности за один проход щупа по параметрам: Ra, Rmax, Rz, Sm.
- Измерение шероховатости деталей различной конфигурации в труднодоступных местах.
- Измерение шероховатости в любом пространственном положении с применением поворотной стойки.
- Калибровка прибора по мерам шероховатости с записью значений в память.
- Цифровой отсчет результатов измерений на ЖК индикаторе (дисплее) и на ленточном минипринтере.
- Выносной малогабаритный иилиндрический датчик.
- Символьные и текстовые сообшения "подсказки" на ЖК индикаторе.
- Хранение в памяти до 50 групп цифровых значений измеряемых параметров.
- Электронный счетчик количества измерений.
- Пленочная клавиатура с тактильным эффектом.
- Индикаиия заряда батарей в вольтах.
- Возможность изменения горизонтального и вертикального увеличения профилограммы.
- Малые габариты и масса (портативность).
- Комплектация дополнительными приспособлениями и образцом шероховатости.
- Укладочный кейс типа "Дипломат".
- Возможна комплектация поворотной стойкой.
|
Технические характеристики
|
|
|
Форма измеряемых поверхностей |
плоские, цилиндрические, конические и другие поверхности, сечение которых в плоскости измерения представляет прямую линию |
|
Диапазон измерений: Ra, мкм / Rmax, мкм / Rz, мкм / Sm, мкм
|
0,04...12,5 / 0,16...50,0 / 0,1 6...50,0 / 8,0...250,0 |
|
Принцип действия
|
контактный |
|
Длина трассы ощупывания, мм
|
12,5
|
|
Отсечка шага, мм
|
0,25; 0,8; 2,5 |
|
Вид отсчета результатов измерений |
цифровой |
|
Дискретность отсчета, мкм
|
0,01
|
|
Мин. диаметр измер. отверстия на глубине до 20 мм, мм |
6
|
|
Вертикальное увеличение/горизонтальное увеличение |
100000 max/200 max |
|
Питание/ интерфейс |
5 В (4 аккум. батареи по 1,2 В / 2500 мА/час) или внешний источник постоянного тока 9 В, 500 mА/ RS232
|
|
Габаритные размеры, мм / масса, кг: - первичный преобразователь - микропроцессорный блок с аккум. батареями
|
∅27x150/0,36 182x90x38/0,48 |
|
Принтер(комплектуется по специальному заказу) |
Портативный, ленточный |
