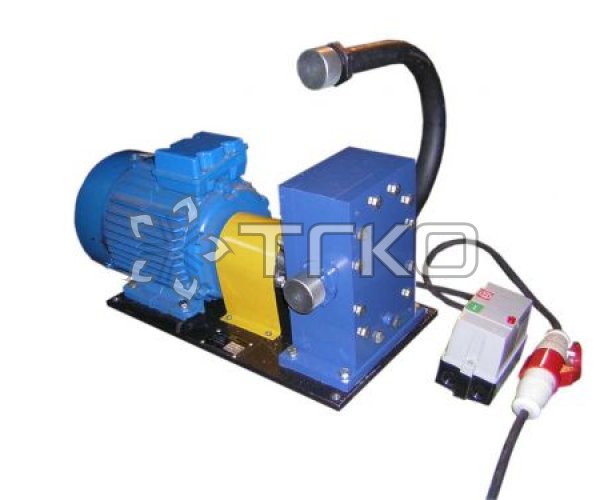

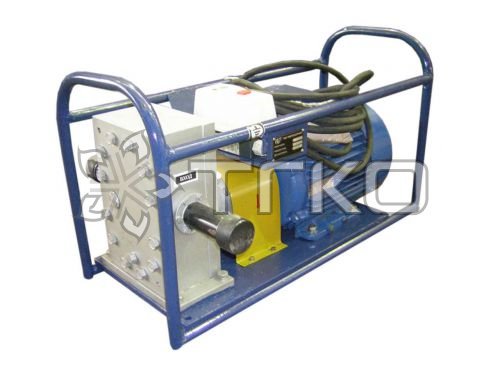

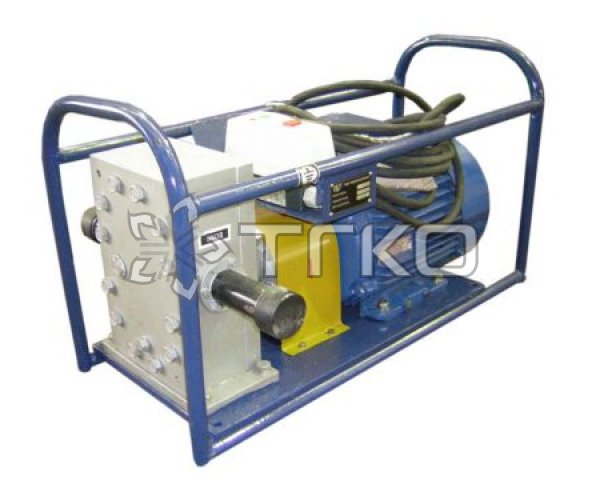

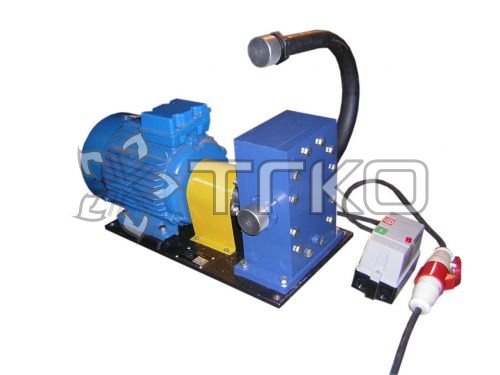

Перекачивающая станция предназначена для перекачки жидкой двуокиси углерода из одной емкости в другую. При минимальных размерах станция обладает большой (10 т/час) производительностью, что позволяет устанавливать ее как на площадке около стационарного резервуара(АГТ 141-01), так и на транспортную емкость(АГТ 141Т).
Основные узлы станции смонтированы на плите основания. На станции находится щит управления, а по бокам насоса - входной и выходной патрубки.
Для соединения емкостей станция комплектуется металлорукавами из нержавеющей стали:
- по жидкой фазе - 2 шт, (длина 2 м, к резервуару S70х4, к станции перекачки М48х2);
- по газовой фазе - 1 шт. (длина 4 м, к резервуару s70k4 с двух сторон).
Конструкция станции не требует применения смазывающих жидкостей и исключает попадание посторонних веществ в двуокись углерода.
Оборудование снабжается запасными частями (дополнительным комплектом уплотнений и сальников) и комплектом принадлежностей (ЗИП).
Технические характеристики
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
АГТ 141-01 |
АГТ 141Т |
Рабочая среда |
СО2 по Г0СТ8050 |
|
Номинальная производительность, т/час |
10 |
|
Максимальный напор, м в.ст. (кГс/см2) |
60 (6) |
|
Потребляемая мощность, кВт, не более |
4 |
|
Напряжение, В / |
380 |
|
Рабочее давление, МПа (кГс/см2) |
||
- Минимальное |
0,8 (8,0) |
|
- Максимальное |
2,5 (25) |
|
Температура перекачиваемой жидкости, °С |
-43,2...-11,31 |
|
Климатическое исполнение по ГОСТ 15150 |
У1 |
|
Габариты, мм |
740 х 310 х 380 (h) |
300 х 700 х 490 (h) |
Масса, кг, не более |
120 |
120 |
Присоединительные размеры: |
||
- вход |
М48х2-6g |
|
- выход |
М48х2-6g |
Изготовитель - ООО "АвтоГазТранс"
