Назначение: Хранение без ограничения срока жидкой низкотемпературной двуокиси углерода, отвечающей требованиям ГОСТ 8050-85, с соблюдением «Правил устройства и безопасной эксплуатации сосудов работающих под давлением» (ПБ 03-576-03).
Применение - для обеспечения технологических нужд предприятий двуокисью углерода при газовом пожаротушении, сварочном производстве в среде углекислого газа и различных сварочных смесей, газировании безалкогольных напитков, минеральной воды и пива, в металлургическом производстве при сушке литья, при производстве пористого шоколада, подкормки растений в теплицах и прочих производствах.

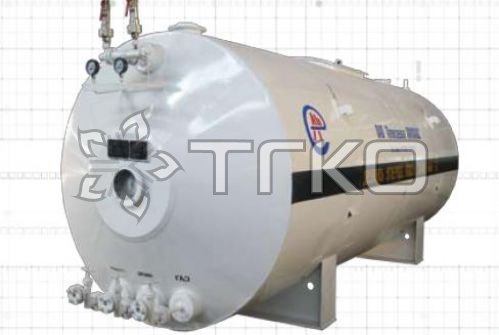

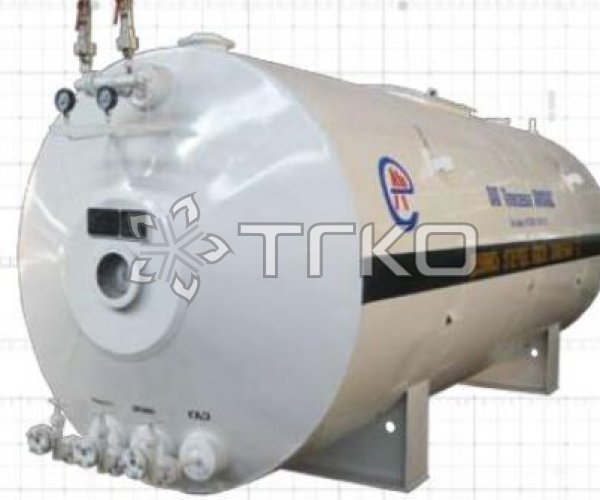

Конструкция. Представляет собой изотермический резервуар из низколегированной стали 09Г2С, с эллиптическими днищами и установка оборудована всеми необходимыми контрольно-измерительными приборами (предохранительные клапана и мембраны, указатели уровня, давления и пр.), запорной арматурой, рукавами высокого давления.
Теплоизоляция пенополиуретан имеет хорошие теплоизоляционные свойства, не пропускает влагу к поверхности сосуда, что защищает резервуар от коррозии и обеспечивает длительное хранение жидкой двуокиси углерода. Для хранения без ограничения сроков, установка оснащена блоком из 2-3 холодильных агрегатов на отдельном основании.
Технические характеристики
|
Наименование параметра |
Норма для УДХ |
||
|
УДХ-2,0-2,0 |
УДХ-4,0-2,0 |
УДХ-8,0-2,0 |
|
|
Номинальный объём, м3, не более |
2,0 |
4,0 |
8,0 |
|
Максимальное рабочее давление МПа (кгс/см2), не более |
1,96 (20) |
2,0 (20) |
2,0 (20) |
|
Масса жидкой двуокиси углерода, кг, не более |
1985 |
4000 |
7920 |
|
Масса резервуара, кг, не более |
2450 |
2950 |
4800 |
|
Суточный прирост избыточного давления при среднесуточной температуре окружающего воздуха 30оС, МПа (кгс/см2), не более |
0,03 (0,3) |
0,29 (2,9) |
0,1 (1,0) |
|

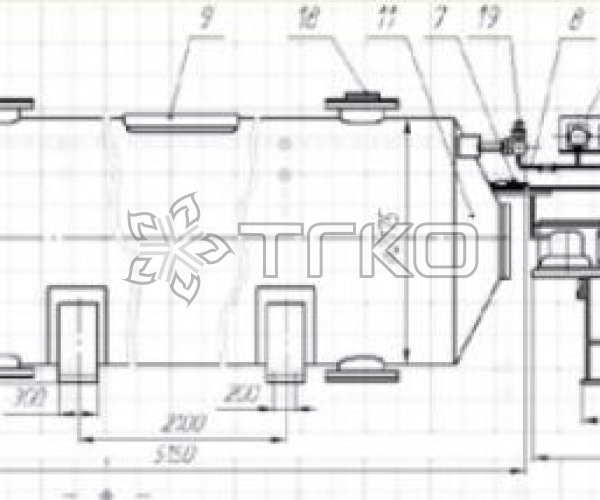

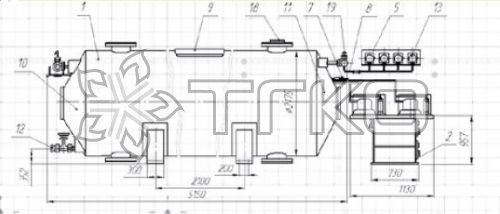

Габаритные размеры, мм, не более |
|
|
|
|
длина |
2800 |
4470 |
5150 |
|
ширина |
1625 |
1625 |
2175 |
|
высота |
1750 |
1890 |
2560 |
Изготовитель - ОАО "Алексеевка ХИММАШ"
