Назначение: Транспортировка двуокиси углерода, отвечающей требованиям ГОСТ 8050-85, с соблюдением «Правил транспортировки опасных грузов автомобильным транспортом» 18.12.95 N 997 и «Правил устройства и безопасной эксплуатации сосудов, работающих под давлением» (ПБ 03-576-03) по дорогам 1...4 категорий.
Применение - для обеспечения технологических нужд предприятий двуокисью углерода при газовом пожаротушении, сварочном производстве в среде углекислого газа и различных сварочных смесей, газировании безалкогольных напитков, минеральной воды и пива, в металлургическом производстве при сушке литья, при производстве пористого шоколада, подкормки растений в теплицах и прочих производствах.

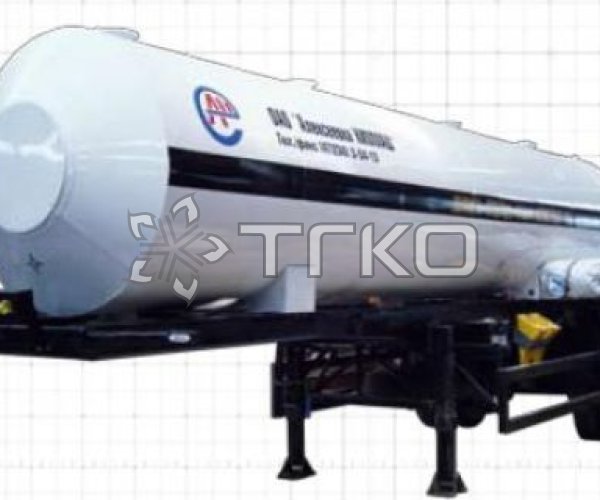

Конструкция. Представляет собой, одноосный полуприцеп-цистерну модель 9645 на шасси собственного производства АЗХМ (ось BPW или SAF с пневмоподвеской). Изотермическая цистерна выполнена из низколегированой стали 09Г2С, с эллиптическими днищами, внутренними волногасителями, арматурным шкафом в задней части, в котором расположены люк, все контрольно-измерительные приборы (предохранительные устройства, указатели уровня, давления и пр.) и запорная арматура. Полуприцеп-цистерна оснащен антиблокировочной системой АБС тормозов.Теплоизоляция пенополиуретан имеет хорошие теплоизоляционные свойства, не пропускает влагу к поверхности сосуда, что защищает резервуар от коррозии и обеспечивает длительное хранение жидкой двуокиси углерода, до порога срабатывания предохранительных устройств, не менее 3 суток.
Теплоизоляция пенополиуретан имеет хорошие теплоизоляционные свойства, не пропускает влагу к поверхности сосуда, что защищает резервуар от коррозии и обеспечивает длительное хранение жидкой двуокиси углерода, до порога срабатывания предохранительных устройств, не менее 3 суток.
Технические характеристики
|

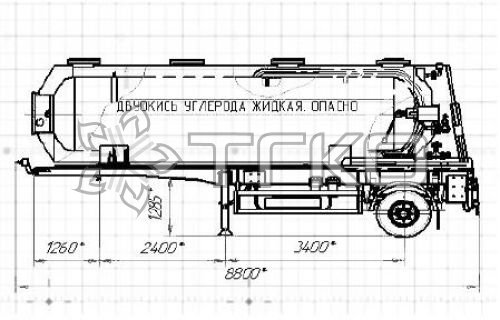

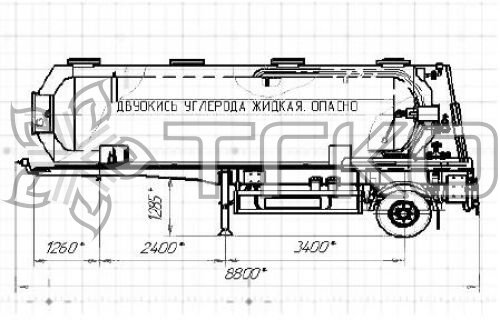

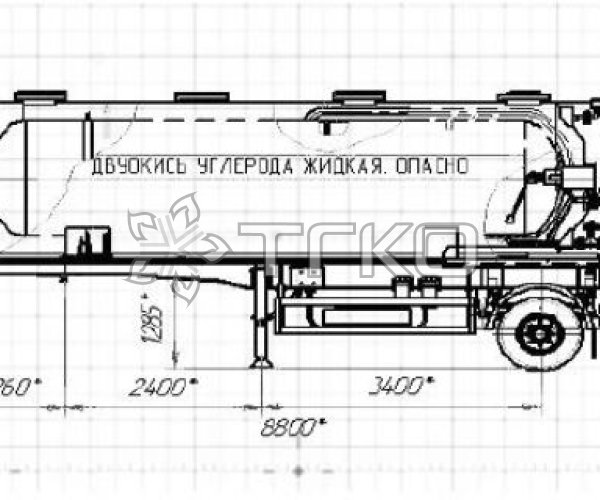

Габаритные размеры, мм, не более |
|
|
- длина |
8800 |
|
- ширина |
2500 |
|
- высота |
3200 |
|
Масса снаряженного полуприцепа-цистерны, кг, не более |
6500 |
|
Полная масса полуприцепа-цистерны, кг, не более |
14500 |
|
Распределение полной массы через седельное устройство, кг |
6500 |
|
Распределение полной массы через тележку полуприцепа, кг |
8000 |
|
Ширина колеи, мм |
1850 |
|
Подвеска |
пневматическая производства SAF(Германия) или BPW (Германия) |
|
Тормозная система WABCO |
|
|
- рабочая |
двухпроводная, привод пневматический, тормозные механизмы колес барабанного типа |
|
- стояночная |
барабанные тормозные механизмы колес, привод от энергоаккумуляторов |
|
Агрегатирование |
КАМАЗ-54112, ЗИЛ-4421* |
|
Объем номинальный, м3 |
8,0 |
|
Теплоизоляционный материал |
Пенополиуретан ППУ-355М |
|
Суточный прирост избыточного давления, МПа (кгс/см2) |
0,18 (1,8) |
|
Максимальное рабочее давление, МПа (кгс/см2) |
1,8 (18) |
|
Максимально допустимая отрицательная температура стенки, находящейся под давлением, 0С |
минус 43,2 |
Изготовитель - ОАО «Алексеевка ХИММАШ»
