Газификаторы АГТ 55 - 226/1200 предназначены для газификации жидкой двуокиси углерода для потребления газа технологическими линиями и поддержания давления в изотермическом резервуаре при расходе газовой и жидкой фазы из него.

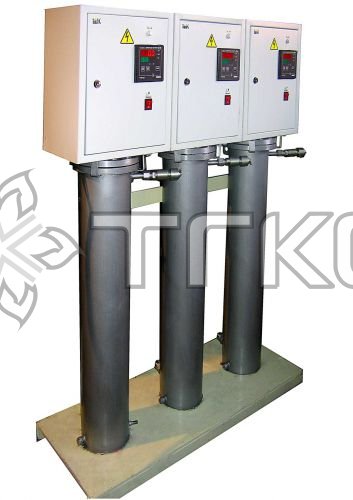

Газификатор АГТ55-226/1200 состоит из 3-х колонн испарителей, изготовленных из нержавеющей стали 12Х18Н10Т и 3-х независимых блоков автоматического управления. Нагрев на испарение углекислоты происходит непосредственно от электрических нагревателей, исключая промежуточные теплоносители.
По желанию заказчика может быть дополнительно поставлен блок подогрева газообразных смесей с автоматическим поддержанием заданной температуры и блок редуцирования.
Нагрев на испарение углекислоты происходит непосредственно в колонках испарителей, которые представляют собой кожухотрубные теплообменники. Конструктивное исполнение газификатора с двумя колоннами испарителей и двумя системами управления снижают тепловую инерционность газификатора.
В процессе работы газификаторов АГТ55 - 226/1200 автоматическое включение и выключение нагревательных элементов (ТЭНов)/подачи паров каждой из колонн испарителей происходит в соответствии с сигналами от датчиков температуры и давления, которыми снабжены каждая из колонн испарителей.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ |
АГТ55-226/1200 |
Производительность газификатора, не более,кг/час |
1200 |
Количество нагревателей, шт |
18 |
Мощность одного нагревателя, кВт |
6,3 |
Общая мощность нагревателей, кВт |
113,4 |
Напряжение электрического тока, В |
380 |
Частота тока, Гц |
50 |
Рабочее давление (СО2), МПа (кгс/см2) |
2,5 (25) |
Рабочее давление пара, МПа (кгс/см2) |
- |
Расход пара кг/час, до |
- |
Температура пара, °С, до |
- |
Температура окружающей среды, °С |
- |
Рабочая жидкость теплообменника |
- |
Объем воды, литров/мах температура воды, °С |
- |
Относительная влажность, не более, % |
- |
Климатическое исполнение по ГОСТ 15150 |
УХЛ4.2 |
Степень защиты от внешних воздействий электрооборудования по ГОСТ 14254 |
IР21 |
Масса газификатора (теплообменника), не более, кг |
230 |
Габаритные размеры, мм |
360х1020х1300 (h) |
Изготовитель - ООО "АвтоГазТранс"
