Газификатор предназначен для газификации жидкой фазы двуокиси углерода для потребления газа технологическими линиями и поддержания давления в резервуаре изотермическом при расходе газовой и жидкой фазы из него.
Поддержание давления производится за счёт испарения жидкой фазы двуокиси углерода в газификаторе и возврата её в виде газа в резервуар или в линию потребителя.

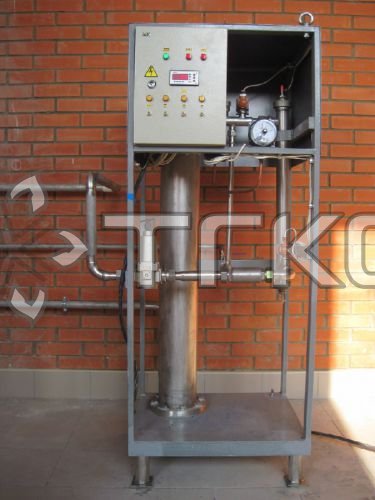

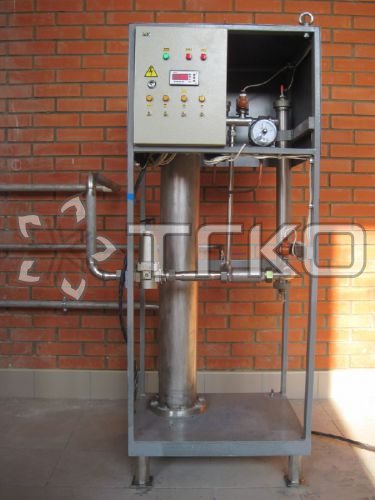

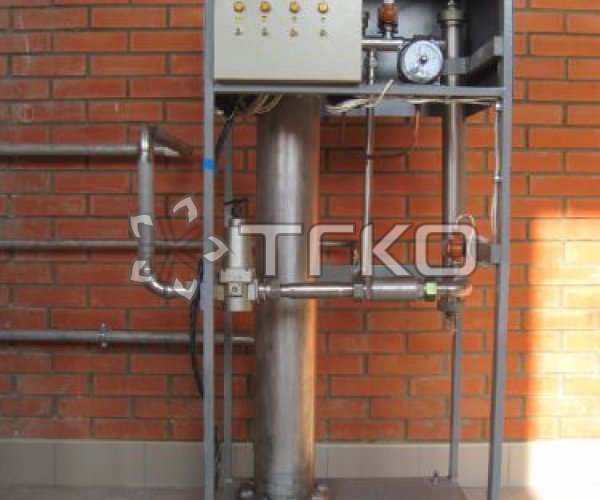

Газификатор состоит из колонны испарителя, нагревателя, изготовленных из нержавеющей стали 12Х18Н10Т и блока автоматического управления.
Нагрев на испарение углекислоты происходит непосредственно от электрических нагревателей, исключая промежуточные теплоносители.
В процессе работы газификатора автоматическое включение и выключение нагревательных элементов (ТЭНов) происходит в соответствии с сигналами от датчиков температуры и давления, поддерживая их на задаваемом уровне, уровень температуры и давления задается на блоке управления газификатора.
По желанию заказчика может быть дополнительно поставлен блок подогрева газообразных смесей с автоматическим поддержанием заданной температуры и блок редуцирования.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Наименование |
Параметры |
|||
Рабочая среда |
СО2 по ГОСТ 8050 |
|||
Тип |
электрический |
|||
Производительность газификатора, кг/час |
100 |
200 |
400 |
|
Общая мощность нагревателей, кВт |
12 |
18 |
37,8 |
|
Напряжение электрического тока, в В |
380 |
|||
Частота тока, Гц |
50 |
|||
Рабочее давление, МПа (кгс/см2) |
2,5(25) |
|||
Климатическое исполнение по ГОСТ 15150 |
УХЛ 4,2 |
|||
Степень защиты от внешних воздействий электрооборудования по ГОСТ 14254 |
IP21 |
|||
Масса газификатора, не более, кг |
50 |
|||
Габариты газификатора, мм: |
350х350х1300 |
400х400х1300 |
Изготовитель - ООО НПО "Автогазтранс"
