Назначение. Газификатор предназначен для поддержания заданного давления в резервуаре изотермическом при расходе из него газообразной двуокиси углерода. Поддержание давления производится за счет испарения жидкой фазы двуокиси углерода в газификаторе и возврата ее в виде газа в резервуар или в линию потребителя.

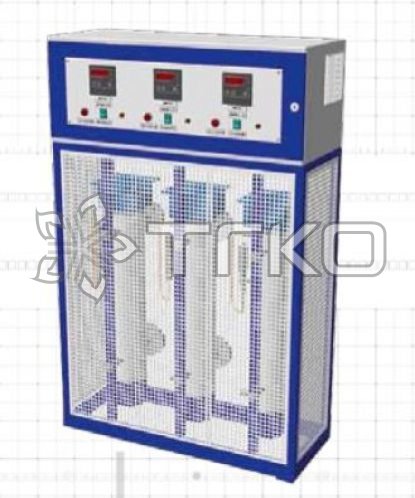

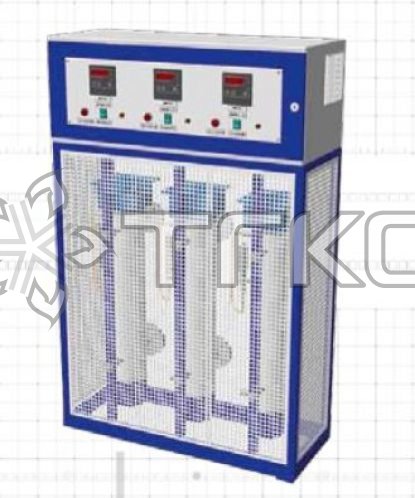

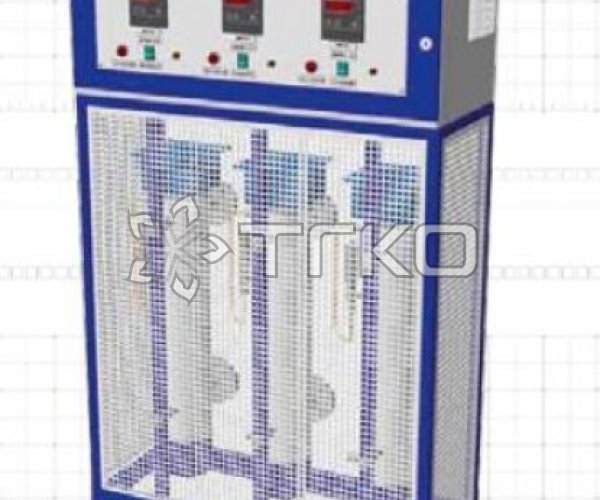

Конструкция. Газификатор состоит из колонны испарителя и блока электроавтоматики управления. Нагрев на испарение углекислоты происходит непосредственно от электрических нагревателей, исключая промежуточные теплоносители.
В процессе работы газификатора автоматическое включение и выключение нагревательных элементов (ТЭНов) происходит в соответствии с сигналами от датчиков температуры и давления, поддерживая их значения на том уровне, который задаётся установками температуры и давления на приборах газификатора. Испаритель и ТЭНы газификатора изготовлены из нержавеющей стали (12Х18Н10Т). По желанию заказчика может быть дополнительно поставлен блок подогрева газов или газообразных смесей с автоматическим поддержанием заданной температуры ПУ и регулятор давления.
Технические характеристики
Рабочая среда |
СО2 по ГОСТ 8050-85 |
|||||
Тип |
Электрический |
|||||
Марка |
ГУ 100 |
ГУ 200 |
ГУ 300 |
ГУ 400 |
ГУ 600 |
ГУ 900 |
Производительность, не более, кг/час |
135 |
270 |
400 |
540 |
800 |
1200 |
Потребляемая мощность, кВт, не более |
12,0 |
24,0 |
36,0 |
48,0 |
72,0 |
108,0 |
Питание - промышленная эл. сеть |
|
|
|
380 В, 50 Гц |
|
|
Рабочее давление, кгс/см2 |
|
|
|
25 |
|
|
Температура газа на выходе, °C |
|
|
|
-20...-5 |
|
|
Температура окр. среды, °C |
|
|
|
+5...+40 |
|
|
Масса, кг, не более |
|
75 |
|
130 |
|
150 |
Габаритные размеры |
|
|
|
500x350x1400(h) |
|
900x350x1400(h) |
Изготовитель - ОАО "Алексеевка ХИММАШ"
