Назначение. Газификатор предназначен для перевода жидкой двуокиси углерода, поступающей из изотермического резервуара в газообразное состояние в технологические линии цехов по производству напитков, электросварки в среде защитных газов, холодильном производстве и др.

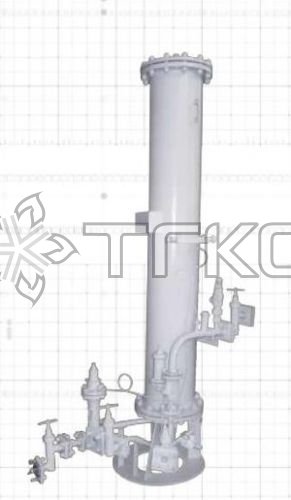

Конструкция. Состоит из теплообмениика, устройства регулирования и поддержания заданного давления на выходе.
Технические характеристики
|
Наименование параметра |
ГУ 0,3/0,3 ГУ 0,3/1,2 |
|
Массовая производительность, кг/с-1 (кг/с-1), не менее |
0, 083 (300) |
|
Избыточное рабочее давление двуокиси углерода, МПа (кгс/см2), не более |
2,45 (25) |
|
Избыточное давление двуокиси углерода на выходе из газификатора МПа (кгс/см2) |
0,03-0,3 (0,3-3) 1-1,2 (10-12) |
|
Вид теплоносителя |
пар или горячая вода |
|
Температура теплоносителя, 0С |
80-200 |
|
Избыточное давление теплоносителя МПа (кгс/см2), не более |
0,98 (10) |
|
Расход пара, кг/с (кг/ч) |
0,029-0,040 |
|
Расход горячей воды, кг/с (кг/ч) |
0,277-0,308 (1000-1100) |
|
Необходимая минимальная площадь для установка газификатора, м2 |
12 |
|
Назначенный срок службы, лет |
9 |
|

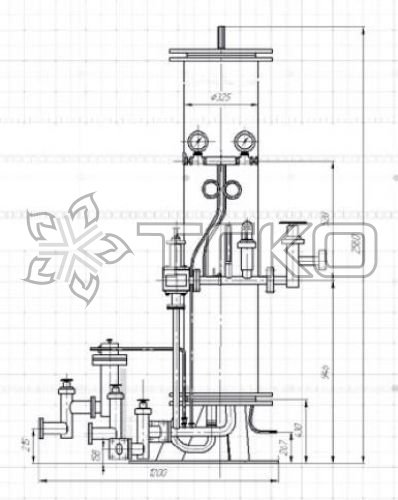

Габаритные размеры, мм |
1200х760х2580 |
|
Масса, кг, не более |
470 |
Изготовитель - ОАО "Алексеевка ХИММАШ"
