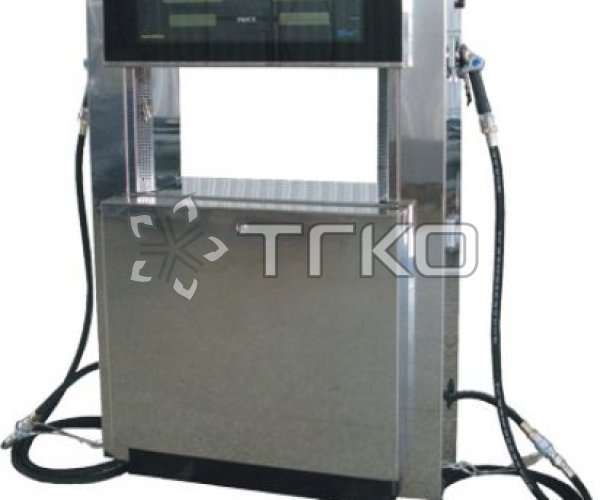

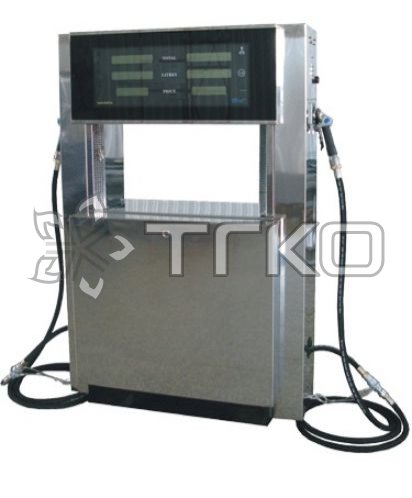

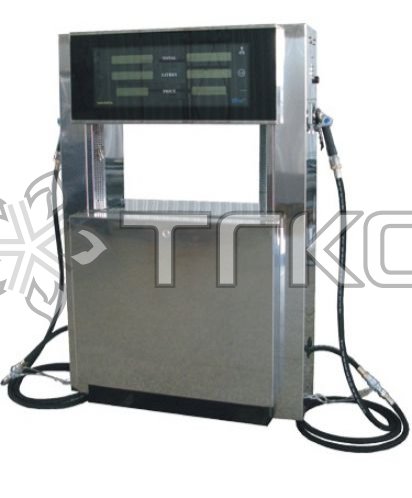

Колонка предназначена для отпуска сжиженного углеводородного газа ПБА (пропан-бутан автомобильный) ГОСТ 27578 (далее - топливо) в ручном режиме управления, измерений объема отпущенной дозы и объема отпущенного топлива за время работы колонки и вычисления стоимости отпущенной дозы топлива.
В части воздействия климатических факторов внешней среды колонки изготавливаются в исполнении У категории 1 по ГОСТ 15150.
В состав колонок входит взрывозащищенное электрооборудование, соответствующее взрывоопасным условиям эксплуатации, а именно: взрывоопасная зона класса 2 согласно главе 4 НПАОП 40.1-1.32-01 (ДНАОП 0.00-1.32-01) «Правил устройства электроустановок. Электрооборудование специальных установок», в которых возможно образование взрывоопасных смесей категории IIA и группы Т2 согласно ГОСТ 12.1.011.
Перечень взрывозащищенного электрооборудования, применяемого в составе колонок ШЕЛЬФ 100-2 LPG, приведен в таблице
№ |
Наименование электрооборудования |
Обозначение типа |
Маркировка взрывозащиты по ГОСТ 12.2.020 |
Фирма-изготовитель |
1 |
Коробка распределительная |
КП |
2ЕхеІІТ5 |
ОАО „Вэлан”, Россия |
2 |
Коробка распределительная |
КРВ-6 |
1ЕхеIIT4 X |
ООО „НПК „Шельф”, г. Дебальцево, Украина |
3 |
Датчик импульсов |
ДИФВ-1 |
2ExеIIT5 |
ООО „НПК „Шельф”, г. Дебальцево, Украина |
4 |
Датчик импульсов |
01-08 |
1ЕхdIIBT4 |
Eltomatic, Дания |
5 |
Клапан электромагнитный |
EM5X |
2ExsIIT3 |
Asco, Голландия |
6 |
Клапан электромагнитный |
dSF-20, dSF-25 |
1ExdIIBT4 |
Wenzhoushi Pneumatic Elements Factory, КНР |
7 |
Датчик положения |
ДПВ-1 |
1ExsIIT5 X |
ООО „НПК „Шельф”, г. Дебальцево, Украина |
8 |
Головка электронная |
без типа |
2ЕхsIIT3 |
ООО “НПК „Шельф”, г. Дебальцево, Украина |
9 |
Электродвигатель |
YB2-112M-4 |
1ЕхdIIAT4 X |
Shanghai Hengde Explosion Proof Motor Co., LTD, КНР |
Основные технические характеристики
Наименование технических характеристик |
Нормированные значения для модификаций |
|
“Шельф … LPG” |
1. Максимальный объемный расход топлива, л/мин. |
50 |
2. Минимальный объем разовой дози выдаваемого топлива, л |
5
|
3. Пределы допускаемой погрешности при отпуске единичных доз топлива, % |
± 1,0 |
4. Емкость отсчетного устройства при индикации: |
|
объема разовой дозы, л |
9999,99 или 999999,99 |
цены топлива, грн. |
99,99 или 9999,99 |
стоимости отпущенной дозы топлива, грн. |
9999,99 или 999999,99 |
суммарного объема отпущенного топлива, л |
9 999 999 |
5. Дискретность отсчетного устройства при индикации: |
|
объема разовой дозы, л |
0,01 |
цены топлива, грн. |
0,01 |
стоимости отпущенной дозы топлива, грн. |
0,01 |
суммарного объема отпущенного топлива, л |
1,0 |
6. Количество раздаточных рукавов, шт. |
1-4 |
7. Длина раздаточного рукава, м, не менее |
4 |
8. Максимальное рабочее давление в гидросистеме колонки, МПа |
1,6 |
9. Рабочий диапазон температур, °С: -для сжиженного газа марки ПБА (пропан-бутан автомобильний) -для сжиженного газа марки ПА (пропан автомобильный) |
- от минус 20 до 45.
- от минус 35 до 45.
|
10. Относительная влажность окружающего воздуха, % |
до 100 |
11. Номинальная тонкость фильтрования жидкого топлива, мкм, не более |
40 |
12. Напряжение электросети питания колонки; электродвигателя *, В |
колонки - от 187 до 242 двигателя – 380* |
13. Полный средний срок службы, лет |
Не менее 12 |
14. Средняя наработка на отказ, часов |
Не менее 7 тысяч |
