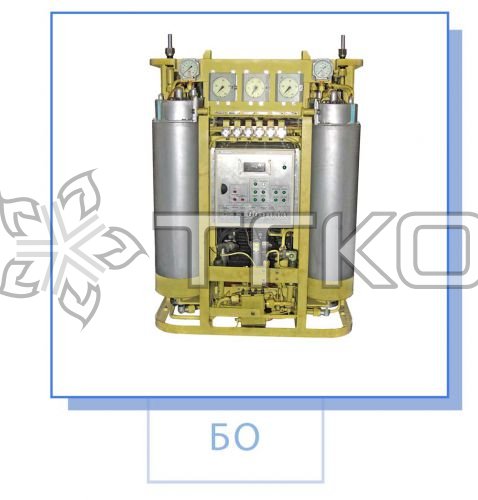

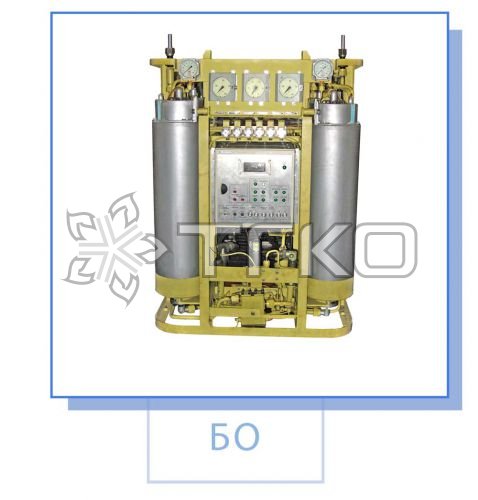

Блоки осушки о чистки сжатого природного газа предназначены для осушки (до точки росы минус 55С) и очистки от мех. примесей более 5 мкм и паров масла.
Блоки очистки и осушки в отличии от "осушителей" других производителей включают в себя предварительныйе и финишные фильтры, водомаслоотделитель, запорную и управляющую арматуру и систему управления и способы работать в непрерывном режиме без остановки на регенерацию. Регенерация осуществляется в автоматическом режиме: в то время когда один адсорбер работает на осушку, второй проходит стадию регенерации.
|
Индекс |
Пропускная способность, м3/час |
Рабочее давление, кгс/см2 |
Размеры, мм |
Масса, кг |
Примечание |
||
|
Д |
Ш |
В |
|||||
|
БОПГ |
270 |
250-320 |
1340 |
555 |
1950 |
560 |
автомат |
|
БОПГ-1 |
250 |
250-320 |
1340 |
555 |
1950 |
540 |
автомат |
|
БОПГА |
450 |
250-320 |
1340 |
510 |
1950 |
550 |
автомат |
|
БОПГА-1 |
450 |
250-320 |
1340 |
510 |
1950 |
560 |
неполный автомат |
|
БОПГ 1000 |
1000 |
250-320 |
1900 |
1100 |
1950 |
1300 |
автомат |
Технические характеристики сиситем (блоков) очистки природного газа (БОПГ) для АГНКС
|
Наименование |
Величина характеристики Вид исполнения |
|||||||
|
БОПГ |
БОПГ-1 |
БОПГ-2 |
||||||
|
Рабочее давление, МПа (кг/см2) |
24,5 (250) |
|||||||
|
Пропускная способность, нм2/ч |
370 |
250 |
900 |
|||||
|
Продолжительность циклов, ч - насыщение, не менее - регенерация, не более |
15 15 |
|||||||
|
Мощность, потребляемая при регенерации блока, кВт, не более |
2,4 |
2,4 |
4,8 |
|||||
|
Температура нагрева адсорберов при регенерации, K(oC) |
633 (350) |
|||||||
|
Расход газа на один цикл регенерации адсорбера (адсорберов), нм2, не более |
10 |
10 |
20 |
|||||
|
Влажность газа на выходе из БОПГ,мг/нм2), не более |
9,0 |
|||||||
|
Тип адсорбента |
Цеолит NAX ТУ.38.10281 |
|||||||
|
Объем одного адсорбера, л |
18 |
|||||||
|
Масса (объем) адсорбента в одном адсорбере, кг (л) |
10 (16) |
|||||||
|
Количество Адсорберов, шт |
2 |
2 |
4 |
|||||
|
Расход воды для дополнительного охлождения газа перед БОПГ, л/мин |
5-7 |
--- |
10- |
|||||
|
Масса, кг |
570 |
540 |
1250 |
|||||
|
Габариты, мм, Д*Ш*В БОПГ БОПГ-1 БОПГ-2 |
1340*555*1950 1340*555*1950 1500*1200*2100 |
|||||||
