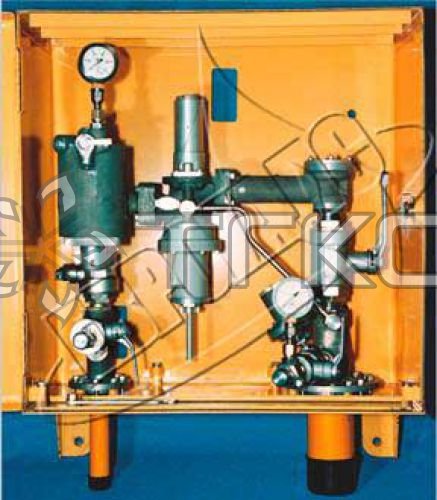

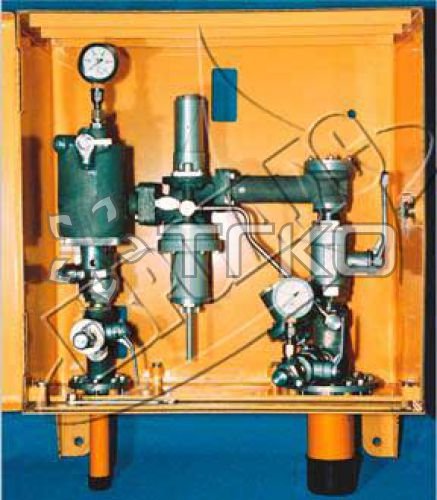

Шкафная газорегуляторная установка предназначена для снижения среднего или высокого входного давления природного газа до низкого, автоматического поддержания заданного давления на выходе в установленных пределах, очистки газа фильтром тонкой очистки, кратковременного сброса избыточного давления газа в сбросную линию, а также для автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых заданных значений.
Установка используется для котельных, а также при ремонте и реконструкции газовых сетей. Для газоснабжения горелочных блоков (котельных или промышленных) с резкими изменениями расхода газа выпускаются специальные «котельные» установки, в обозначении которых добавляется литера «К», к примеру ШГК-100-3
Технические характеристики:
ШБГУ-40-3 | ШГК-100-3 | ШБДГ-400-3 | |
Давление на входе, МПа | 0,05–1,2 | 0,05–1,2 | 0,15–1,2 |
Давление на выходе, дПа | 140–190 | 140–190 | 140–190 |
Пропускная способность при минимальном входном давлении, м³/ч, не менее | 40 | 100 | 400 |
Герметичность затворов запорных устройств | класс В ГОСТ 95444-93 | класс В ГОСТ 95444-93 | класс В ГОСТ 95444-93 |
Максимальный перепад на фильтре, МПа: | |||
в состоянии поставки | 0,01 | 0,01 | 0,01 |
допустимый в эксплуатации | 0,05 | 0,05 | 0,05 |
Масса, кг, не более | 55 | 55 | 55 |
