Азотная установка представляет собой готовое решение для выработки азота (при повышенном давлении) из атмосферного воздуха. Основой предлагаемых установок являются генераторы азота. Генератору азота для работы требуется сухой сжатый атмосферный воздух при давлении не менее 6 атм, поэтому в состав установки входит воздушный компрессор, а также осушитель и ресивер (если они не входят в состав компрессора). Исходный воздух также необходимо очищать от пыли и масла, что осуществляют специальные фильтры, входящие в состав установки или непосредственно генератора азота. Азотный ресивер служит для накопления продукционного азота с остаточным содержанием кислорода вплоть до 0,001% и ниже.
Технические характеристики

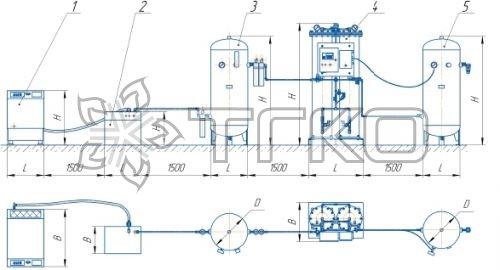

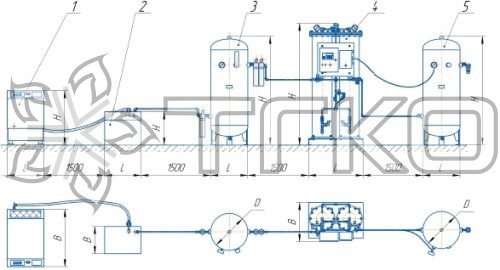

№ позиции на схеме |
1 |
2 |
3 |
4 |
5 |
||
Наименование оборудования |
Компрессор воздушный |
Осушитель рефрижерательный |
Ресивер воздушный |
Генератор азота |
Ресивер азотный |
||
|
Габариты LxBxH, мм |
кВт/В/Гц/фазы |
Габариты LxBxH, мм |
кВт/В/Гц/фазы |
H/D/V мм, литры |
Габариты LxBxH, мм |
H/D/V мм, литры |
Установка Провита-N-230 |
1330x816x 1190 |
4/380/ 50/3 |
350x500x 450 |
0,19/220/ 50/1 |
1700/460/ 230 |
800Х655Х 1700 |
1700/460/230 |
Установка Провита-N-400 |
1330x815х 1190 |
7,5/380/ 50/3 |
350х500х 450 |
0,27/220/ 50/1 |
1700/460/ 230 |
800х655х 1700 |
1700/612/430 |
Установка Провита-N-500 |
1330х815х 1190 |
11/380/ 50/3 |
350х500х 450 |
0,28/220/ 50/1 |
1800/612/ 430 |
900х650х 2020 |
1800/612/430 |
Установка Провита-N-700 |
1330x815х 1190 |
15/380/ 50/3 |
370х500х 764 |
0,6/220/ 50/1 |
1800/612/ 430 |
1080х670х 2200 |
2020/650/500 |
Установка Провита-N-850 |
1330х815х 1190 |
15/380/ 50/3 |
370х500х 764 |
0,67/220/ 50/1 |
2020/650/ 500 |
1080х670х 2200 |
2150/800/900 |
Установка Провита-N-1000 |
1330х815х 1190 |
18,5/380/ 50/3 |
460х500х 764 |
0,79/220/ 50/1 |
2020/650/ 500 |
1080х670х 2200 |
2150/800/900 |
Установка Провита-N-1200 |
1330х815х 1190 |
22/380/ 50/3 |
460х560х 764 |
0,87/220/ 50/1 |
2150/800/ 900 |
1080х670х 2420 |
2150/800/900 |
Установка Провита-N-1400 |
1330х815х 1190 |
22/380/ 50/3 |
460х560х 764 |
1,0/220/ 50/1 |
2150/800/ 900 |
1080х770х 2420 |
2150/800/900 |
Установка Провита-N-1600 |
1100х1390х 1545 |
30/380/50/3 |
580х560х899 |
1,2/220/ 50/1 |
2150/800/ 900 |
1500х1000х 2550 |
2150/800/900 2ШТ. |
Установка Провита-N-2000 |
1100х1390х 1545 |
37/380/ 50/3 |
580х660х 899 |
1,4/220/ 50/1 |
2150/800/ 900 |
1600X1100Х 2500 |
2150/800/900 2 ШТ. |
Установка Провита-N-2400 |
1100х1390х 1545 |
37/380/ 50/3 |
580х560х899 |
1,4/220/ 50/1 |
2150/800/900 2ШТ. |
1600х1100х 2600 |
2150/800/900 2ШТ. |
Установка Провита-N-2800 |
1100х1390х 1805 |
45/380/ 50/3 |
735Х899Х 962 |
1,8/380/ 50/3 |
2150/800/ 900 2ШТ. |
1800х1200х 2600 |
2150/800/900 Зшт. |
Изготовитель - ООО "Провита"
