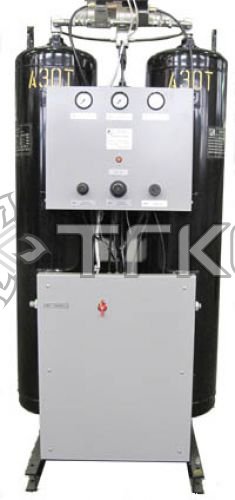

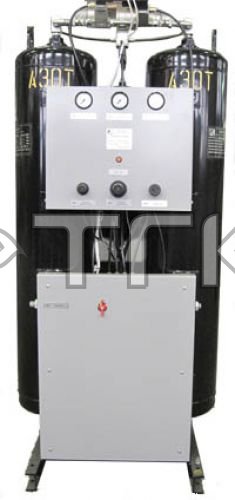

Генератор азота АдА – 0,010

Принцип работы генератора азота основан на селективном поглощении кислорода из поступающего воздуха адсорбентом (углеродным молекулярным ситом) по технологии, называемой методом короткоцикловой безнагревной адсорбции (PSA). В этом методе стадия адсорбции, при которой происходит разделение воздуха, проходит при более высоком давлении, чем стадия регенерации адсорбента. Температура же процесса на обеих стадиях равна температуре окружающей среды.

Генератор азота состоит из двух адсорберов, азотного ресивера и комплекта управляющего оборудования.

Принцип работы генератора азота

Сжатый воздух, из накопительного воздушного ресивера, через систему фильтров подается в первый адсорбер. Адсорбент задерживает кислород и пропускает через себя чистый азот к азотному ресиверу. Спустя некоторое время наступает стадия перезапуска, когда адсорбент в первом адсорбере достигает предельного насыщения. При стадии перезапуска клапана переключают газовые потоки: поступающий воздух направляется во второй адсорбер, где процесс производства азота и разделения воздуха продолжается. При этом, первый адсорбер начинает сбрасывать давление, запуская процесс регенерации – очистку адсорбента от скопившегося кислорода.

Адсорберы работают в противофазе, обеспечивая постоянную подачу азота потребителю.

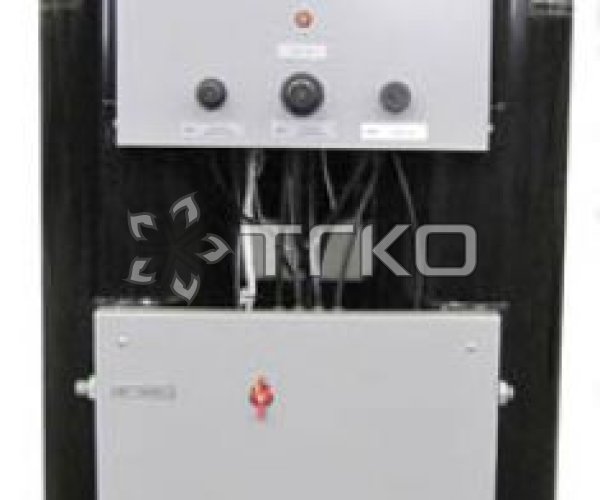

Правильную работу генератора азота обеспечивает устройство управления, которое в соответствии с заданной программой подает сигналы на управляющие электропневмоклапаны.

• Предусмотрены вентили для аварийного сброса давления из адсорберов в генераторе азота.
• Контроль концентрации азота на выходе из генератора азота осуществляется газоанализатором.
• Предусмотрена блокировка по концентрации.
• Поток продуктового газа контролируется при помощи датчика расхода, отображающего текущий расход азота (устанавливается опционально).
