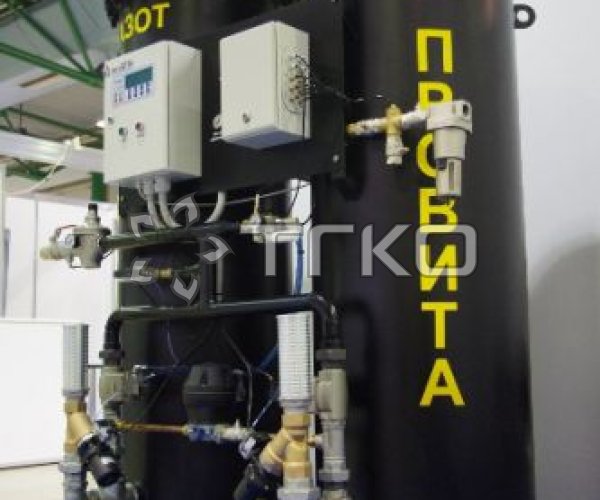

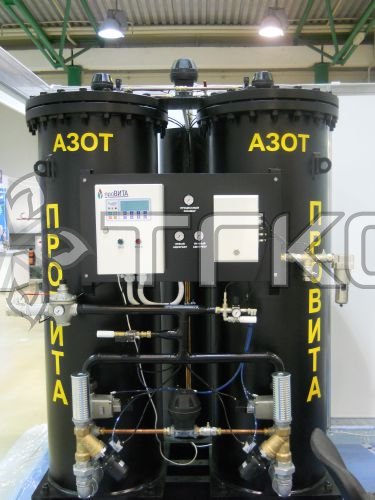

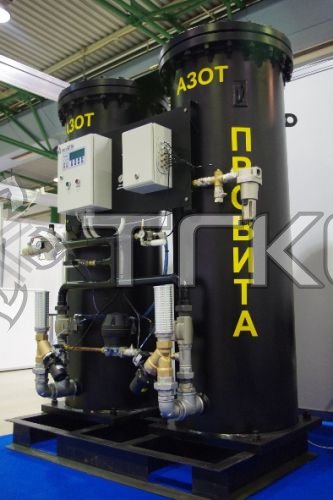

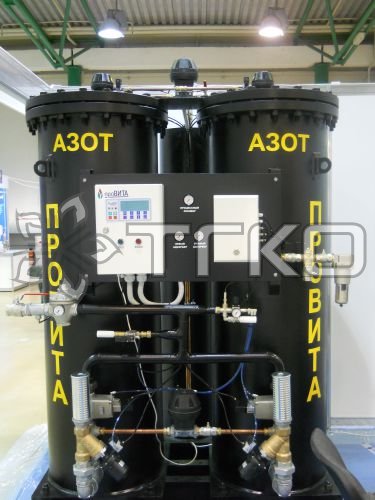

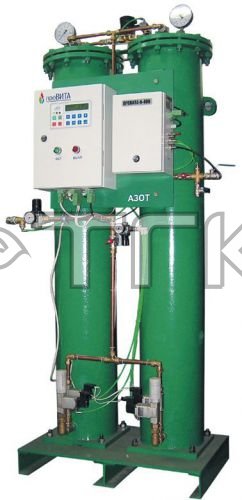

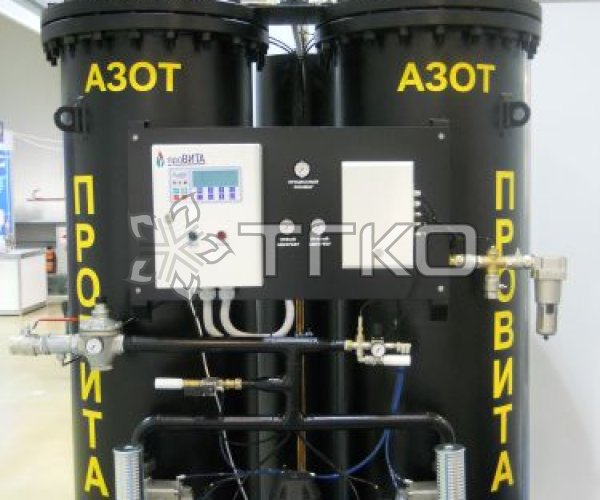

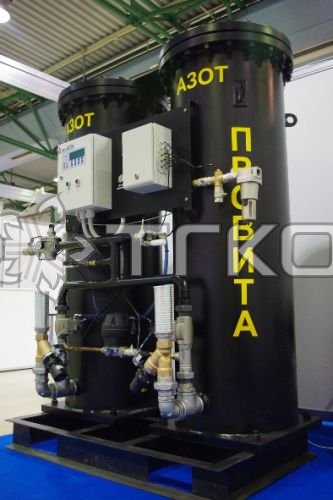

Выполненные аналогично сериb «СТАНДАРТ», генераторы азота «УЛЬТРА» собраны по специальной схеме и работают по технологии, обеспечивающей улучшенные характеристики при получении сверхчистого азота. Данные генераторы ориентированы на получение азота с остаточной концентрацией кислорода 0,01% и ниже. Серия обеспечивает производительность от 1 до 400 м5/час и выше при различных концетрациях.
1. Стандартная комплектация генераторов серии "СТАНДАРТ УЛЬТРА" включает в себя:
• регулятор давления воздуха,
• два адсорбера, установленные на опоре,
• технологический ресивер,
• электромагнитные клапаны,
• фитинт. соединительные устройства,
• арматура и другие необходимые комплектующие.
• глушители,
• электронный блок системы автоматического управления и контроля PCS-6.
По желанию Заказчика генератор может поставляться с компрессором и системой фильтров.
2. Работа генератора полностью автоматизирована. Система автоматического управления и контроля PCS-6 обеспечивает непрерывный контроль всех важных параметров процесса(давление воздуха, концентрация и давление азота, влажность воздуха, расход, температура процесса и др.), отображение информации на ЖК-дисплее с удобным пользовательским интерфейсом на русском или английском языке.
3. Ответственные пневматические комплектующие, электронные компоненты системы автоматического управления и адсорбент изготовлены ведущими мировыми компаниями, обладают высокой надежностью и имеют длительный ресурс работы.
Технические характеристики
Модель генератора |
Величина, л/мин |
Остаточная концентрация кислорода, % |
Габариты, LxBxH/масса |
Эл. снабжение |
||||
0,05 |
0,01 |
0,005 |
0,001 |
0,0005 |
мм/кг |
кВт/В/ Гц/фазы |
||
Провита-N-230U |
Азот |
176 |
116 |
97 |
65 |
54 |
800х720х 1700/420 |
0,15/230/ 50/1 |
Воздух |
662 |
571 |
535 |
462 |
433 |
|||
Провита-N-400U |
Азот |
264 |
175 |
146 |
97 |
81 |
800х720х 1990/550 |
0,15/230/ 50/1 |
Воздух |
993 |
856 |
803 |
693 |
650 |
|||
Провита-N-500U |
Азот |
382 |
253 |
211 |
140 |
117 |
900х750х 2020/650 |
0,15/230/ 50/1 |
Воздух |
1435 |
1237 |
1161 |
1001 |
939 |
|||
Провита-N-700U |
Азот |
515 |
341 |
285 |
189 |
158 |
1080х770х 2200/820 |
0,15/230/ 50/1 |
Воздух |
1937 |
1670 |
1567 |
1351 |
12-16 |
|||
Провита-N-850U |
Азот |
618 |
409 |
342 |
227 |
190 |
1080х770х 2200/920 |
0,15/230/ 50/1 |
Воздух |
2324 |
2004 |
1880 |
1622 |
1521 |
|||
Провита-N-1000U |
Азот |
703 |
465 |
389 |
258 |
216 |
1080х770х 2200/1400 |
0,15/230/ 50/1 |
Воздух |
2642 |
2278 |
2138 |
1843 |
1730 |
|||
Провита-N-1200U |
Азот |
813 |
538 |
450 |
206 |
2-Э |
1080х770х 2420/1520 |
0,15/230/ 50/1 |
Воздух |
3055 |
2634 |
2472 |
2132 |
2000 |
|||
Провита-N-1400U |
Азот |
971 |
642 |
538 |
356 |
298 |
1080х850х 2420/1700 |
0.15/230/ 50/1 |
Воздух |
3648 |
3146 |
2952 |
2545 |
2388 |
|||
Провита-N-1600U |
Азот |
1109 |
734 |
614 |
406 |
340 |
1500х1000х 2550/1950 |
0,15/230/ 50/1 |
Воздух |
4169 |
3595 |
3373 |
2909 |
2729 |
|||
Провита-N-2000U |
Азот |
1360 |
900 |
753 |
498 |
417 |
1600х1200х 2500/2200 |
0,15/230/ 50/1 |
Воздух |
5112 |
4409 |
4136 |
3567 |
3347 |
|||
Провита-N-2400U |
Азот |
1637 |
1083 |
906 |
600 |
502 |
1600х1200х 2600/3000 |
0,15/230/ 50/1 |
Воздух |
6151 |
5304 |
4976 |
4292 |
4026 |
|||
Провита-N-2800U |
Азот |
1984 |
1313 |
1099 |
727 |
608 |
1800х1400х 2600/3500 |
0,15/230/ 50/1 |
Воздух |
7455 |
6429 |
6032 |
5202 |
4881 |
Производительность по азоту и расход воздуха приведены для давления 101325 Па и температуры 20 °С.
Давление, бар |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
Поправочный коэффициент |
0,76 |
0,88 |
1 |
1,12 |
1,24 |
1,36 |
1,48 |

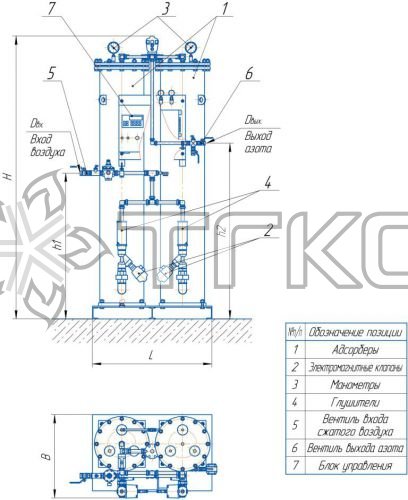

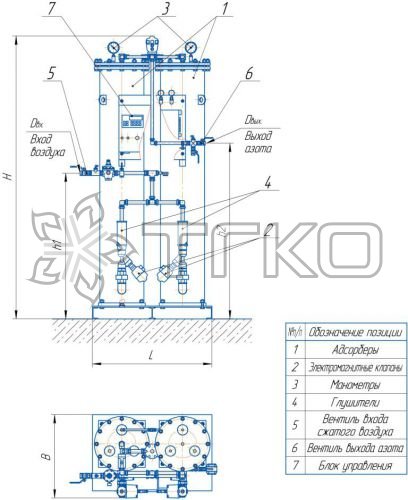

Присоединительные размеры
Наименование |
h1" |
h2" |
Диаметр |
|
|
|
|
D вх. |
D вых. |
|
мм |
мм |
дюйм |
|
Провита-N230U |
790 |
790 |
1/2 |
1/2 |
Провита-N400U |
790 |
790 |
1/2 |
1/2 |
Провита-N500U |
790 |
790 |
3/4 |
3/4 |
Провита-N700U |
1250 |
1500 |
1 |
3/4 |
Провита-N850U |
1250 |
1500 |
1 |
3/4 |
Провита-N1000U |
1250 |
1500 |
1 |
3/4 |
Провита-N1200U |
1250 |
1500 |
1 |
3/4 |
Провита-N1400U |
1250 |
1500 |
1 1/2 |
1 |
Провита-N1600U |
1250 |
1500 |
1 1/2 |
1 |
Провита-N2000U |
1250 |
1500 |
1 1/2 |
1 |
Провита-N2400U |
1250 |
1500 |
1 1/2 |
1 |
Провита-N2800U |
1250 |
1500 |
1 1/2 |
1 |
''Производительность по азоту и расход воздуха приведены для давления 101325 Па и температуры 20 °С.
Изготовитель - ООО "Провита"
