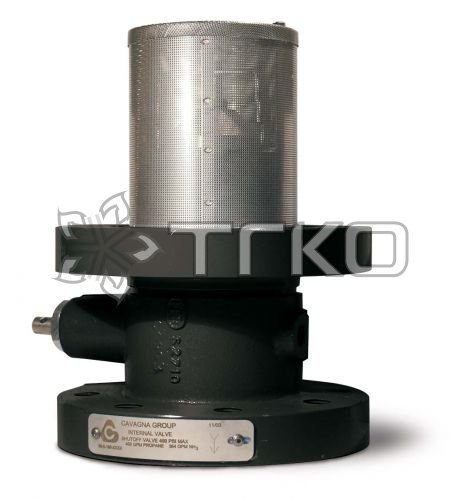

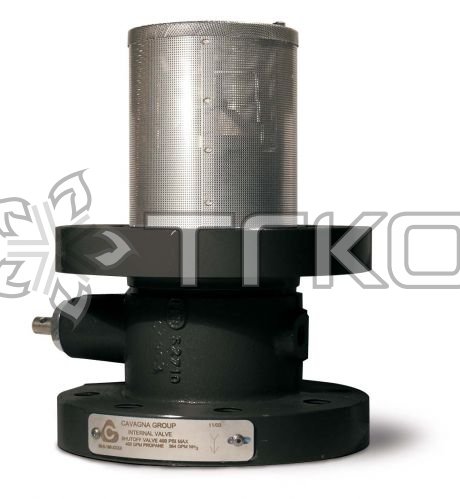

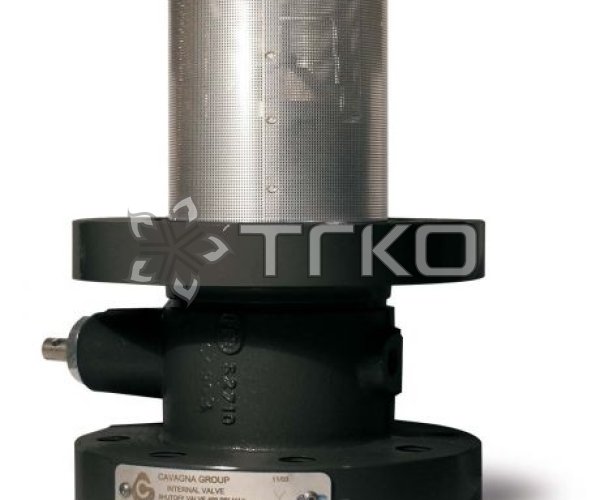

Фланцевые клапаны Cavagna , оснащенные встроенным скоростным клапаном для предотвращения неконтролируемого выброса продукта, идеально подходят для установки насоса или других трубопроводных соединений.Крепежные болты условно ослабленного раздела, позволяют "срез" насосов или трубопроводов в случае аварии, тем самым оставляя нетронутыми клапана. Фланцевые клапаны Cavagna защищены легко съемным фильтром во избежание загрязнения насоса, когда клапан установлен на наполнительной линии. Фланцевые клапаны Cavagna содержат тефлоновое уплотнение, обеспечивая превосходную защиту от утечки, и стандартный материал диска нитрил. Клапаны могут эксплуатироваться вручную или дистанционно с помощью кабеля или пневматического привода.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
|
Код изделия |
|
|
|
Параметры потока закрытия (л./мин.), пропан |
Сжиженный нефтяной |
||
|
Один фланец |
Два фланца |
Материал |
Входное соединение |
Выходное соединение |
газ производительность по пару (м3/ч/ пропан) |
||
|
|
|
|
3 "ANSI 300lb RF |
|
|
|
|
|
6902900117 |
6902900122 |
Сталь |
модифицированное (4 7 / 8 "диаметр отверстия) |
3" 300 lb. ANSI RF |
682 |
710,8 |
1209 |
|
|
|
|
3 "ANSI 300lb RF |
|
|
|
|
|
6902900118 |
6902900123 |
Сталь |
модифицированное (4 7 / 8 "диаметр отверстия) |
3" 300 lb. ANSI RF |
909 |
1045 |
1778 |
|
|
|
|
3 "ANSI 300lb RF |
|
|
|
|
|
6902900119 |
6902900124 |
Сталь |
модифицированное (4 7 / 8 "диаметр отверстия) |
3" 300 lb. ANSI RF |
1136 |
1195 |
2033 |
|
|
|
|
3 "ANSI 300lb RF |
|
|
|
|
|
6902900120 |
6902900125 |
Сталь |
модифицированное (4 7 / 8 "диаметр отверстия) |
3" 300 lb. ANSI RF |
1818 |
1682 |
2857 |
|
|
|
|
3 "ANSI 300lb RF |
|
|
|
|
|
6902900121 |
6902900126 |
Сталь |
модифицированное (4 7 / 8 "диаметр отверстия) |
3" 300 lb. ANSI RF |
2273 |
|
|
Спецификация фланцевых клапанов:
Номинальное давление: 27,58 бар
Температура до 660С
Корпус: Стальной, литой
Уплотнение: Тефлон
Седло диска: Синтетический каучук
Заглушки, вал и шток: Нержавеющая сталь
Прокладки: Без асбестовые спиральные графитовые
|
Код изделия |
Размер |
Размер |
|||
|
A |
B |
A |
B |
||
|
Один фланец |
Два фланца |
Один |
Два |
Один |
Два |
|
6902900117 |
6902900122 |
6,75" (171 мм) |
2,56" (65 мм) |
5,33" (133 мм) |
5,62" (143 мм) |
|
6902900118 |
6902900123 |
||||
|
6902900119 |
6902900124 |
||||
|
6902900120 |
6902900125 |
||||
|
6902900121 |
6902900126 |
||||
