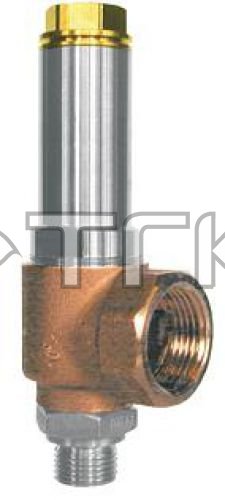

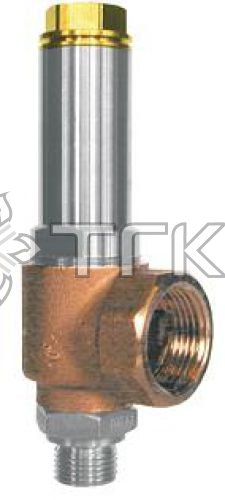

Предохранительные угловые клапаны для криогенного оборудования, из бронзы, PN50, свидетельство типа TUV-SV. 780. D/G
Полноподъёмный предохранительный клапан,клапан с уплотнением фторопласт PTFE/углерод, с закрытой крышкой пружины, "очищен и обезжирен для применения в среде кислорода"
Произв. № 06388.X.0000
Вход: наружная резьба G (BSPP) по ISO 228/1, Выход: внутренняя резьба G (BSPP) по ISO 228/1
Произв. № 06388.X.2000
Вход: наружная резьба R (BSPT) по ISO 7/1, Выход: внутренняя резьба G (BSPP) по ISO 228/1
Произв. № 06388.X.5000
Вход: наружная резьба NPTF по ANSI B 1.20.1, Выход: внутренняя резьба G (BSPP) по ISO 228/1
Произв. № 06388.X.6000
Вход: наружная резьба NPTF по ANSI B 1.20.1, Выход: внутренняя резьба NPTF по ANSI B1.20.1
Возможные изменения - только по заказу:
впускной корпус Поз.2а из латуни
внешние части корпуса никелированны
Применение:
Предназначен как защитный элемент стационарных и мобильных ёмкостей. Подходит для продуктов разделения воздуха, паров и криогенных сжиженных газов включая сжиженный природный газ. Рабочая температура: от -196°C (77K) до +185°C (458K)
|
Материалы |
DIN EN |
ASME / ASTM |
|
|
1 |
Выпускной корпус |
CC491K |
SB 62 UNS C83600 |
|
2 |
Впускной корпус |
1.4301 |
SA-479.304 |
|
3 |
Уплотнение |
Фторопласт/электроуглерод (25%) |
|
|
4 |
Клапан |
CC493K |
SB 505 UNS C93200 |
|
5 |
Направляющая |
CC493K |
SB 505 UNS C93200 |
|
6 |
Шпиндель |
CW453K |
SB 103 UNS C52100 |
|
7 |
Пружина |
1.4571 |
SA-479.316 |
|
8 |
Крышка пружины |
1.4308 |
A 351 CF 8 |
|
9 |
Поджимная гайка |
CW614N |
EN 12164 R400 |
|
10 |
Контргайка |
CW614N |
EN 12164 R400 |
|
11 |
Пробка |
CW614N |
EN 12164 R400 |
Примечание: Клапаны поставляются только преднастроеные. При заказах необходимо указать требуемое давление настройки, среду и температуру.
Принятая маркировка соответствует европейскому стандарту 97/23/EG (PED).
Маркировка по ASME Code Section VIII только по заказу.
|
Тип 06388 |
Технические данные |
|||||||
|
Условный размер |
GW дюйм |
1/2 |
3/4 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
|
Условный проход |
dc |
7.0 |
7.0 |
10.5 |
10.5 |
15.0 |
23.0 |
23.0 |
|
Размерный код |
.X. |
0704 |
0706 |
1004 |
1006 |
1510 |
2312 |
2314 |
|
Диапазон раб. давления |
бар |
3.3-50.0 |
3.3-50.0 |
2.9-50.0 |
2.9-50.0 |
2.9-50.0 |
2.0-50.0 |
2.0-50.0 |
|
Выход под штуцер |
GA |
1 |
1 |
1 |
1 |
1-1/4 |
2 |
2 |
|
Высота |
H |
140 |
140 |
140 |
140 |
157 |
218 |
218 |
|
Длина |
L1 |
14 |
16 |
14 |
16 |
18 |
20 |
20 |
|
Длина |
L2 |
36 |
36 |
36 |
36 |
42 |
56 |
56 |
|
Размер под ключ |
S1 |
30 |
30 |
30 |
30 |
41 |
55 |
55 |
|
Размер под ключ |
S2 |
41 |
41 |
41 |
41 |
50 |
70 |
70 |
|
Вес |
кг |
0.78 |
0.80 |
0.76 |
0.79 |
1.27 |
3.05 |
3.10 |
|
Коэффициент разгрузки |
Qw |
0.82 |
0.82 |
0.58 |
0.58 |
0.5 |
0.62 |
0.62 |
Таблица расчётной пропускной способности
Расчёт по AD2000-Merkblatt A2
Среда:
Воздух в норм. м3/ч при 0°C и давлении 1013,25 мбар
Воздух в SCFM в норм. состоянии при 0°C и давлении 1013,25 мбар
Расход при полностью открытом клапане.
d0 - условный проход A0 - проходное сечение
Расчёт пропускной способности по AD2000-Merkblatt A2 / DIN EN ISO 4126-1 или ASME Code Sec. VIII.
Маркировка клапана данной ниже из расчитанных.
|
Давление открытия в бар |
GW |
1/2 |
3/4 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
Давление открытия в psig |
GW |
1/2 |
3/4 |
1/2 |
3/4 |
1 |
1-1/4 |
1-1/2 |
|
do (мм) |
7,0 |
10,5 |
15,0 |
23,0 |
d0 (дюйм) |
0,276 |
0414 |
0,591 |
0,907 |
||||||||
|
Ao(мм2) |
38,48 |
86,6 |
176,63 |
415,27 |
rated slope |
0,862 |
1,517 |
2,769 |
7,55 |
||||||||
|
Среда |
Воздух в м3/ч |
Среда |
Воздух в SCFM |
||||||||||||||
|
2,0 |
- |
- |
- |
564 |
50 |
60 |
102 |
180 |
524 |
||||||||
|
2,9 |
- |
144 |
253 |
737 |
60 |
70 |
118 |
208 |
607 |
||||||||
|
3,0 |
- |
148 |
260 |
757 |
70 |
79 |
134 |
236 |
690 |
||||||||
|
3,3 |
94 |
159 |
279 |
815 |
80 |
89 |
150 |
265 |
772 |
||||||||
|
4,0 |
109 |
185 |
326 |
950 |
90 |
98 |
167 |
294 |
855 |
||||||||
|
5,0 |
132 |
223 |
392 |
1143 |
100 |
107 |
183 |
322 |
938 |
||||||||
|
6,0 |
153 |
260 |
458 |
1336 |
110 |
117 |
199 |
350 |
1021 |
||||||||
|
7,0 |
176 |
298 |
524 |
1529 |
120 |
126 |
215 |
379 |
1104 |
||||||||
|
8,0 |
197 |
336 |
590 |
1721 |
130 |
136 |
231 |
407 |
1187 |
||||||||
|
9,0 |
220 |
373 |
657 |
1914 |
140 |
145 |
248 |
435 |
1269 |
||||||||
|
10,0 |
241 |
411 |
723 |
2107 |
150 |
155 |
264 |
464 |
1352 |
||||||||
|
12,0 |
286 |
486 |
855 |
2493 |
175 |
179 |
304 |
535 |
1559 |
||||||||
|
14,0 |
330 |
561 |
988 |
2879 |
200 |
202 |
345 |
606 |
1766 |
||||||||
|
16,0 |
374 |
637 |
1120 |
3265 |
225 |
226 |
384 |
677 |
1973 |
||||||||
|
18,0 |
418 |
712 |
1525 |
3651 |
250 |
250 |
425 |
748 |
2180 |
||||||||
|
20,0 |
463 |
787 |
1385 |
4037 |
175 |
273 |
465 |
818 |
2386 |
||||||||
|
22,0 |
507 |
862 |
1517 |
4423 |
300 |
297 |
506 |
889 |
2593 |
||||||||
|
24,0 |
551 |
938 |
1650 |
4809 |
325 |
321 |
546 |
961 |
2800 |
||||||||
|
26,0 |
595 |
1013 |
1782 |
5159 |
350 |
345 |
586 |
1032 |
3007 |
||||||||
|
28,0 |
639 |
1088 |
1914 |
5581 |
375 |
368 |
627 |
1103 |
3214 |
||||||||
|
30,0 |
684 |
1163 |
2047 |
5967 |
400 |
392 |
667 |
1174 |
3421 |
||||||||
|
32,0 |
728 |
1239 |
2179 |
6353 |
425 |
416 |
707 |
1244 |
3628 |
||||||||
|
34,0 |
772 |
1314 |
2311 |
6739 |
450 |
439 |
748 |
1315 |
3835 |
||||||||
|
36,0 |
816 |
1389 |
2444 |
7125 |
475 |
463 |
788 |
1386 |
4042 |
||||||||
|
38,0 |
860 |
1464 |
2576 |
7511 |
500 |
487 |
828 |
1457 |
4249 |
||||||||
|
40,0 |
905 |
1540 |
2709 |
7897 |
525 |
510 |
869 |
1529 |
4456 |
||||||||
|
42,0 |
949 |
1615 |
2841 |
8282 |
550 |
534 |
909 |
1600 |
4662 |
||||||||
|
44,0 |
993 |
1690 |
2973 |
8668 |
575 |
558 |
950 |
1670 |
4869 |
||||||||
|
46,0 |
1037 |
1765 |
3106 |
9054 |
625 |
605 |
1030 |
1812 |
5283 |
||||||||
|
48,0 |
1082 |
1841 |
3238 |
9440 |
675 |
653 |
1111 |
1954 |
5697 |
||||||||
|
50,0 |
1126 |
1916 |
3370 |
9826 |
725 |
700 |
1192 |
2096 |
6111 |
||||||||
Изготовитель: HEROSE G.M.B.H.
