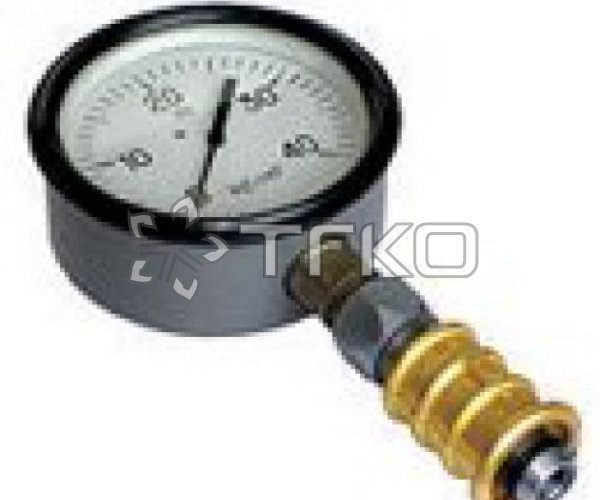

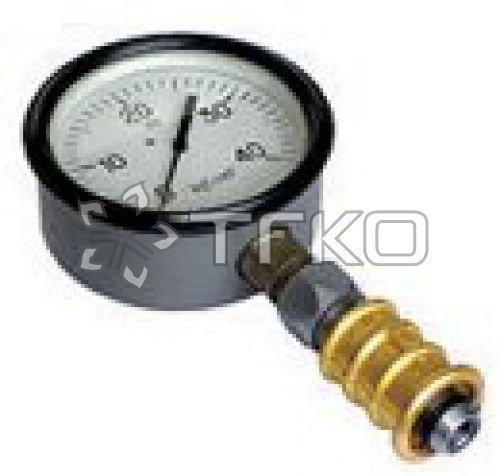

Клапаны запорные для манометров КЗМ служат для подключения и отключения манометров в сети с природным и сжиженными углеводородными газами, а также для периодической проверки сбросом показаний манометра на "0".
Клапаны монтируются и эксплуатируются на газопроводах с природным газом и в сетях газонаполнительных станций, а также в системах трубопроводов сжатого воздуха.
Технические характеристики клапана запорного для манометра КЗМ, КЗМ-1
|
Наименование параметра |
Значение параметра |
|
|
КЗМ |
КЗМ-1 |
|
|
Максимальное рабочее давление, МПа, не более |
1,6 |
1,6 |
|
Условный проход, мм |
3 |
3 |
|
Присоединительная резьба к трубопроводу |
G1/2 |
G1/2 |
|
Резьба под манометр |
М12х1,5 |
М20х1,5 |
|
Размер под ключ, мм |
24 |
24 |
|
Габаритные размеры, мм, не более: длина ширина (диаметр ) |
78 36 |
96 36 |
|
Класс герметичности |
А по ГОСТ 9544-93 |
А по ГОСТ 9544-93 |
|
Средняя наработка на отказ, циклов |
1500 |
1500 |
|
Полный средний срок службы не менее, лет |
8 |
8 |
|
Масса, кг, не более |
0,24 |
0,28 |
