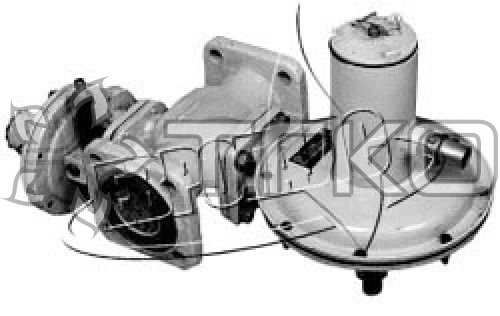

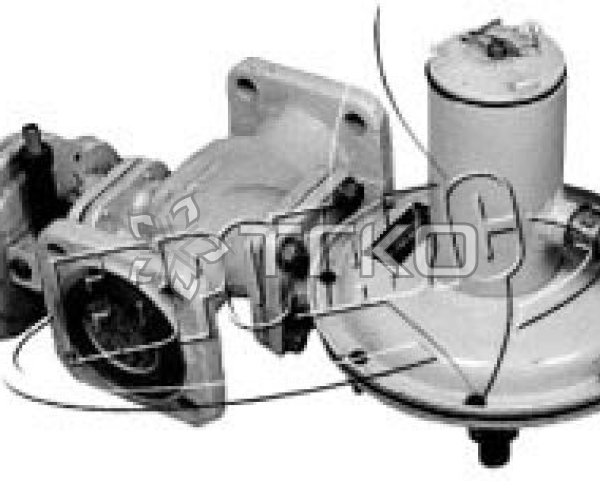

Регулятор давления газа комбинированный РДНК-50

Реклама
Разместите свою рекламу на нашем портале – и вы получите внимание аудитории, наиболее целевой для вашего бизнеса.

Технические характеристики:



  РДНК-50 РДНК-50П
Регулируемая среда природный газ по ГОСТ 5542-87
Максимальное входное давление, МПа (кгс/см²) 1,2(12) 1,2(12)
Диапазон настройки выходного давления, кПа 2,0–3,5 3,5–5,0
Пропускная способность для газа с плотностью 0,72 кг/м³, не менее см. таблицу ниже
Неравномерность регулирования, %, не более ±10 ±10
Давление срабатывания предохранительно–сбросного клапана при превышении установленного максимального выходногодавления, кПа 0,4–0,7 0,7–1,0
Диапазон настройки давления срабатывания отключающего устройства, кПа:
при повышении выходного давления 2,9–5,1 5,1–7,3
при понижении выходного давления 1,1–1,9 1,9–2,8
Ду, мм 50 50
Соединение фланцевое по ГОСТ 12817-80
Строительная длина, мм 230 230
Габаритные размеры, мм, не более:
длина 260 260
ширина 515 515
высота 325 364
Масса, кг, не более 19 19

























Пропускная способность регуляторов в зависимости от входного давления:

Входное давление, мПа Пропускная способность, м³/ч, не менее
0,1 120
0,2 300
0,3 500
0,4 600
0,5 700
0,6 800
0,7 800
0,8 800
0,9 800
1,0 900
1,1 900
1,2 900
