Условия эксплуатации регулятора должны соответствовать климатическому исполнению УХЛ 4 ГОСТ 15150-69 при температуре окружающего воздуха от −40 до +60 °С и относительной влажности до 95% при температуре +35° С.



Технические характеристики:

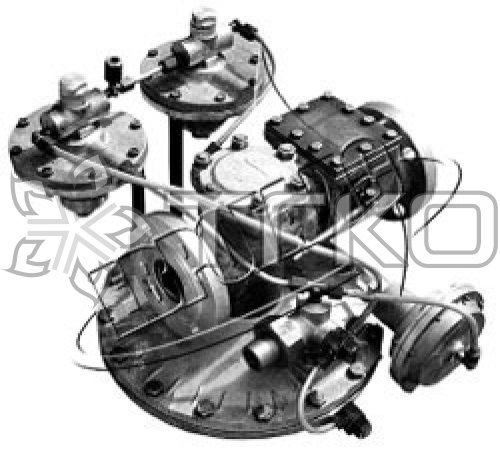

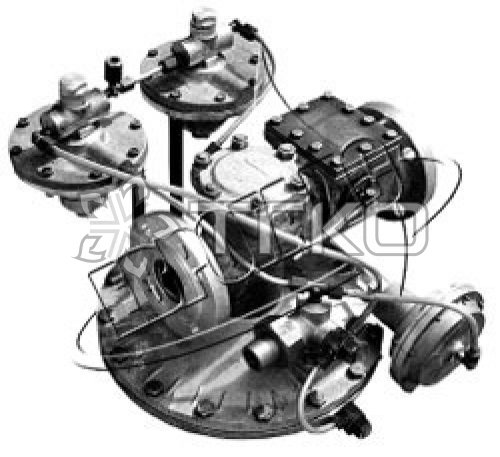

  РДГ-50-Н РДГ-50-В
Регулируемая среда природный газ поГОСТ 5542-87
сжиженный газ поГОСТ 20448-90
Максимальное входное давление, МПа 1,2 1,2
Диапазон настройки выходного давления, кПа 1–60 60–600
Пропускная способность при Рвх=0,1 МПа по газу с плотностью 0,8 кг/м³, м³/ч, не менее 900 900
Неравномерность регулирования, %, не более ±10 ±10
Диапазон настройки давления срабатывания автоматического отключающего устройства:
при понижении выходного давления, МПа 0,0003–0,003 0,01–0,03
при повышении выходного давления, МПа 0,003–0,07 0,07–0,7
Диаметр седла, мм 35 35
Присоединительные размеры входного патрубка:
условный проход, мм 50 50
соединение фланцевое поГОСТ 12820-80
Присоединительные размеры выходного патрубка:
условный проход, мм 50 50
соединение фланцевое поГОСТ 12820-80
Габаритные размеры, мм, не более:
длина 440 440
ширина 550 550
высота 350 350
Масса кг, не более 26 26
