Технические характеристики:

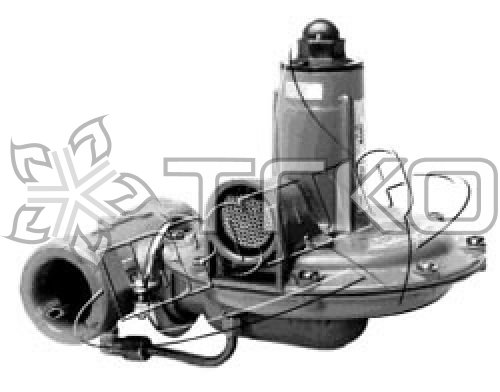

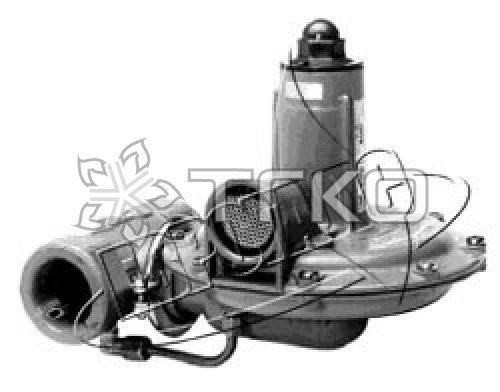

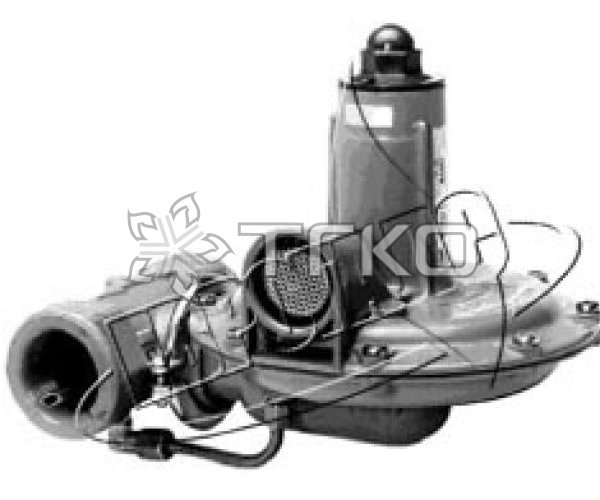

Регуляторы производятся как в стандартном исполнении, так и в исполнении для среднего выходного давления (AP):
B/241 и B/241-AP — без ПСК и ПЗК;
B/242 и B/242-AP — с ПСК на выходе;
B/248 и B/248-AP — с независимым пневматическим ПЗК по минимальному и/или максимальному давлению на выходе;
B/249 и B/249-AP — то же, что и B/248, но с дополнением ПСК на выходе.
Все модели оборудованы резьбовым соединением 1??. Фланцевое соединение Ду 40 PN16 по специальному заказу.
| Входное давление |
Рmax — 0,6 МПа |
| Выходное давление: |
| стандартное исполнение |
Рmax — 7,5 кПа, Рmin — 1,0 кПа |
| исполнение для среднего давления (AP) |
Рmax — 32 кПа, Рmin — 5,0 кПа |
| Температура окружающей среды |
от -40 до +80 °С |
| Коэффициент пропускной способности: |
| С1 |
22 |
| Cg |
80 при входном давлении от 0,003 до 0,04 МПа |
| Cg |
130 при входном давлении от 0,05 до 0,3 МПа |
| Cg |
100 при входном давлении от 0,4 до 0,6 МПа |
| Корпус привода |
литой алюминий |
| Крышка |
литой алюминий |
| Корпус клапана |
GS500-7 UNI 4544 |
| Диск клапана |
OT58 UNI 2012 |
| Седло клапана |
OT58 UNI 2012 |
| Диафрагма |
Резина Buna-N |
| Уплотнения |
Резина Buna-N |
|
