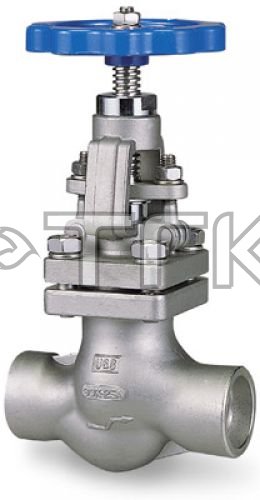

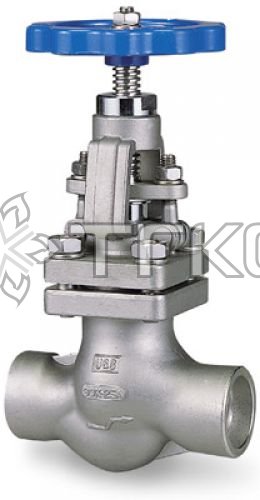

Криогенный запорный клапан U&S- CSS

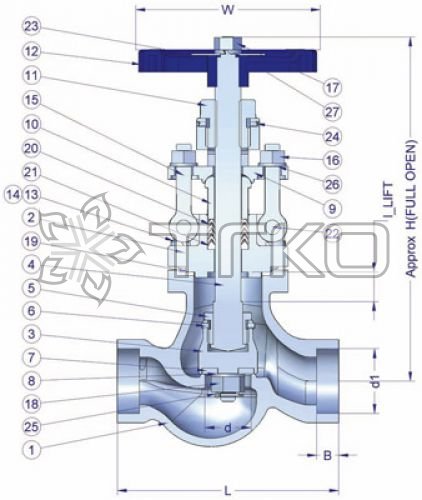

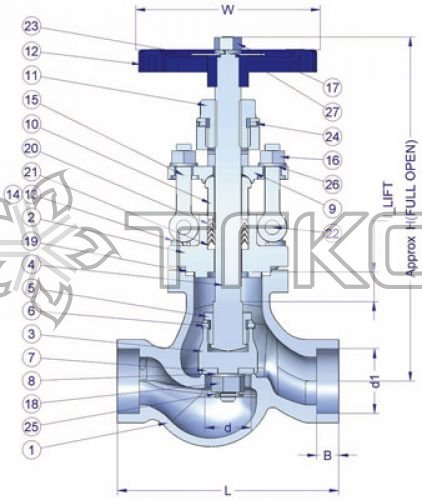

| № | Название | Материал | № | Название | Материал | |
| 1 | Корпус |
SSC 13 | 15 | Болт сальника | STS 304 | |
| 2 | Крышка корпуса |
SSC 13 | 16 | Гайка сальникового болта | STS 304 | |
| 3 | Клапанный диск |
STS 304 | 17 | Гайка ручки | STS 304 | |
| 4 | Шток |
STS 304 | 18 | Гайка | STS 304 | |
| 5 | Гайка, связывающая шток и диск | STS 304 | 19 | Уплотнение |
V#7020 | |
| 6 | Стопорный болт | STS 304 | 20 | Сальник |
PTFE | |
| 7 | Седельное кольцо клапанного диска | PCTFE | 21 | Основание сальника |
PTFE | |
| 8 | Шайба | STS 304 | 22 | Шпилька |
STS 304 | |
| 9 | Фланец сальника | SSC 13 | 23 | Табличка с кодом | A1100P | |
| 10 | Сальник |
STS 304 | 24 | Стопорный болт | STS 304 | |
| 11 | Резьбовая втулка | C3771 | 25 | Шпилька | STS 304 | |
| 12 | Ручка |
ALDC8 | 26 | Шайба-гровер | STS 304 | |
| 13 | Болт крышки корпуса | STS 304 | 27 | Шайба-гровер | STS 304 | |
| 14 | Гайка болта | STS 304 |
| Размер | d | d1 | L | B | I | H | W | Масса |
| U&S-CSS-SW-15A | 15 | 22 | 90 | 9 | 12 | 193 | 100 | 2.0 |
| U&S-CSS-SW-20A | 20 | 28 | 100 | 10 | 12 | 200 | 100 | 2.3 |
| U&S-CSS-SW-25A | 25 | 35 | 120 | 10 | 12 | 202 | 100 | 2.7 |
| U&S-CSS-SW-40A | 40 | 49 | 150 | 12.5 | 16 | 252 | 140 | 6.2 |
| U&S-CSS-SW-50A | 50 | 61 | 180 | 14.5 | 18 | 268 | 140 | 7.7 |
| U&S-CSS-SW-65A | 65 | 72 | 216 | 17 | 25 | 310 | 200 | 12.2 |
| U&S-CSS-SW-80A | 80 | 92 | 241 | 21 | 32 | 340 | 200 | 17.5 |
