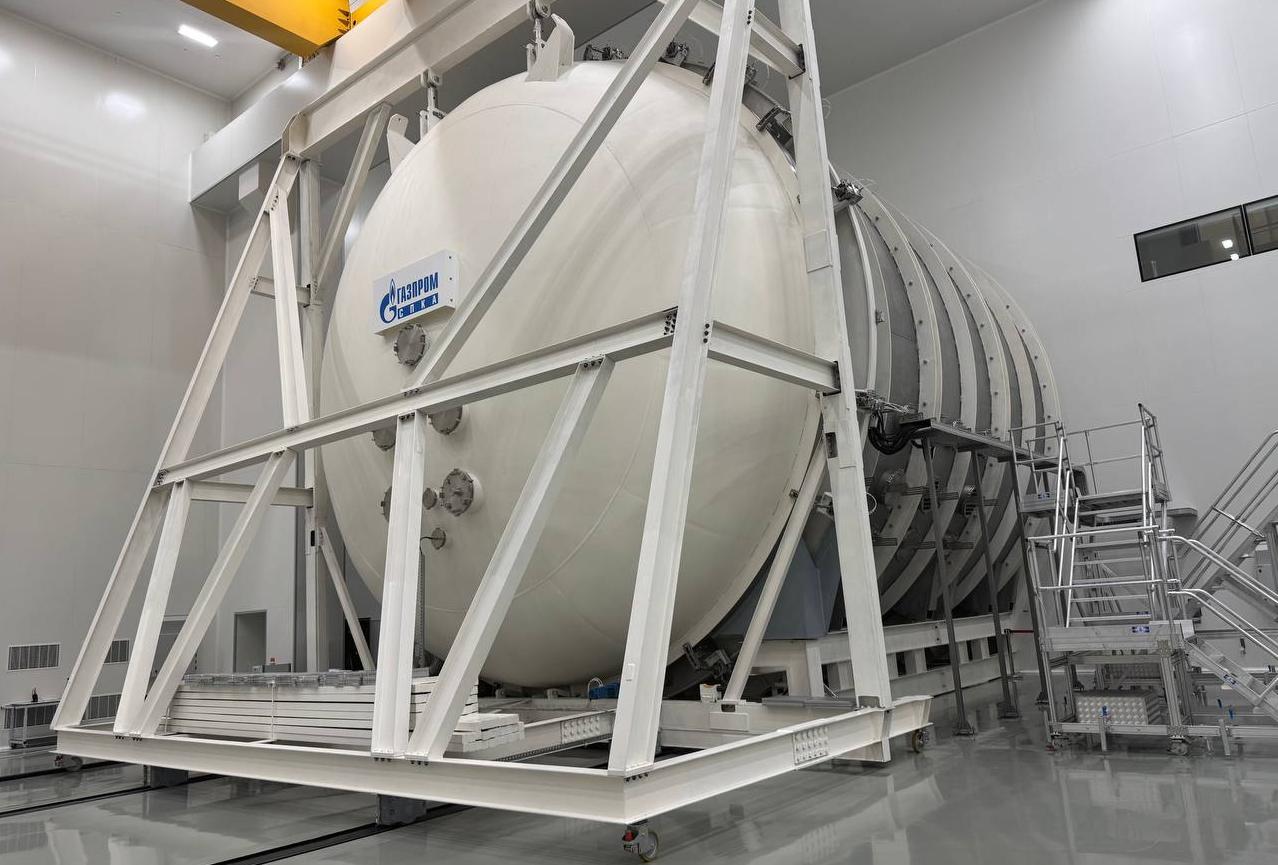

Завершился ввод в эксплуатацию испытательного комплекса на базе термовакуумной камеры объемом 900 м3 для работы со спутниками и другой космической техникой.
Комплекс предназначен для наземных термобалансных и термоциклических испытаний, а также проверки герметичности пневмомагистралей спутников и других изделий массой до 3500 кг и максимальными размерами до 7,5 × 3,5 × 3 м в космических условиях, где вакуум до 1·10-7 Торр, а температурный диапазон от -170 до +150 оC.
В рамках проекта специалисты АО "Интек Аналитика" совместно с партнерами разработали комплект конструкторской и эксплуатационной документации, провели сварку секций камеры диаметром 10 метров и испытание сварных швов на герметичность. Были смонтированы криогенные экраны цилиндрической части и крышек с системой терморегулирования на базе жидкостных криогенных насосов. Крышку камеры весом около 30 тонн установили на телегу и обеспечили ее плавное перемещение.
Также была смонтирована вакуумная откачная система на базе криогенных, турбомолекулярных и безмасляных форвакуумных насосов. Система горизонтирования объектов обеспечивает горизонтальное выравнивание по двум осям во время термовакуумных испытаний.
Для автоматизированной системы управления удалось с нуля создать программное обеспечение на базе контроллеров Siemens, позволяющее управлять всем испытательным комплексом в автоматическом, ручном и сервисных режимах.
Система управления нагревом в термовакуумной камере суммарной мощностью 90 кВт имитирует тепловой поток для нагрева испытываемого объекта с пяти сторон.
Был разработан, изготовлен и смонтирован массогабаритный макет весом 5 тонн и длиной 6 м, имитирующий консольную нагрузку от объекта испытаний. Полноразмерный тепловой макет спутника имитирует тепловую нагрузку до 18 кВт от объекта испытаний.
В число вспомогательных систем вошли системы обеспечения жидким азотом, водоохлаждения, пневмопитания, контроля концентрации кислорода и контроля герметичности, а также две емкости по 160 м3 для жидкого азота и емкость 25 м3 для газообразного азота.
Часть метрологического оборудования внесена в государственный реестр средств измерений.
Испытательный комплекс на базе термовакуумной камеры успешно прошел приемо-сдаточные испытания и аттестацию, все заложенные в техническом задании параметры были реализованы.
