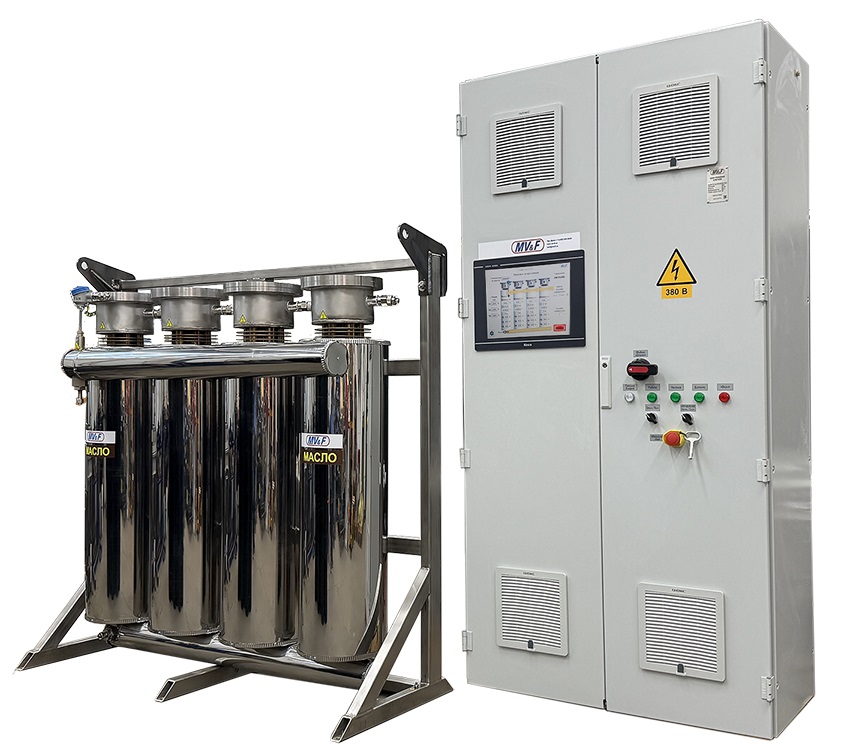

Электрический нагреватель со шкафом управления, разработанный специалистами компании "Мониторинг Вентиль и Фитинг", служит для нагрева рабочей среды от начальной температуры на входе до требуемой температуры на выходе. Он изготовлен во взрывозащищенном исполнении с промежуточным теплоносителем в виде алюминия.
Нагреватель состоит из четырех секций, соединенных коллекторами на входе и выходе. Подача рабочей среды осуществляется через входной коллектор. Далее по мере течения потока в змеевиках секций происходит ее нагрев до требуемой температуры, которая контролируется термометром сопротивления, установленном в выходном коллекторе. Температуру ТЭНов секций отслеживают отдельные термометры сопротивления. После нагрева рабочая среда истекает из выходного коллектора.
Секции закреплены на сварной раме, состоящей из прямоугольного профиля, изготовленного из нержавеющей стали.
Подача питания на электрический нагреватель и управление прибором осуществляются с помощью отдельного шкафа управления и питания, в состав которого входят твердотельное реле и система управления для плавного регулирования и точного поддержания заданной температуры на выходе из нагревателя.
Шкаф имеет общепромышленное исполнение и должен устанавливаться во взрывобезопасной зоне в соответствии с требованиями, указанными в паспорте оборудования.
