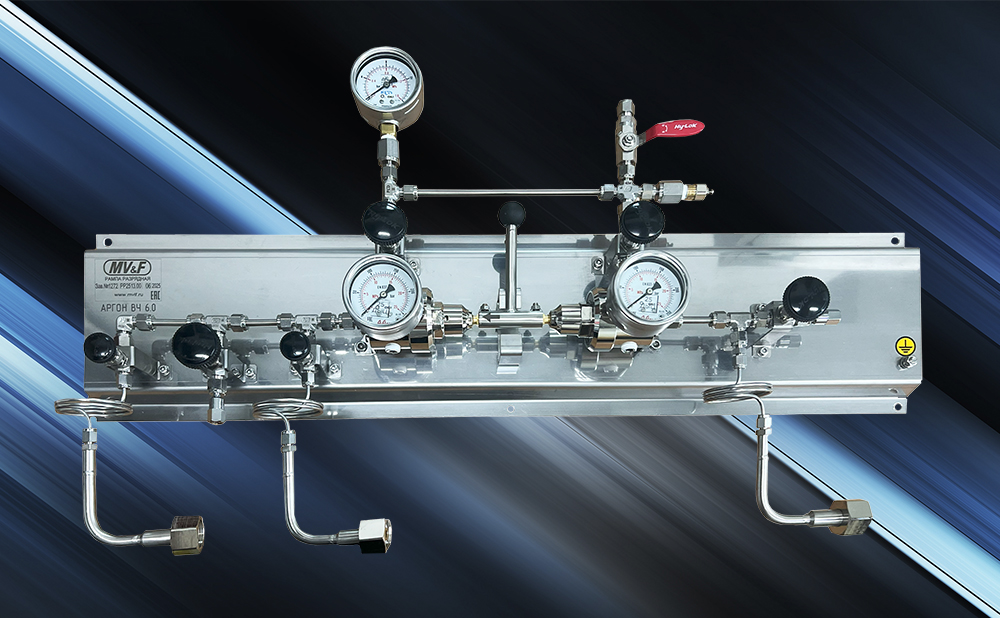

Специалисты компании "Мониторинг Вентиль и Фитинг" отгрузили разрядную рампу, предназначенную для подсоединения трех баллонов с аргоном и выдачи газа потребителю под заданным давлением.
Арматура, входящая в состав рампы, изготовлена из нержавеющей стали и латуни.
Рампа состоит из ряда основных компонентов. Регуляторы давления предназначены для стабилизации и снижения давления газа, поступающего из баллонов к потребителю. Запорная арматура обеспечивает регулирование потоков газа. Предохранительная арматура необходима для защиты оборудования и трубопроводов от превышения давления. Назначением контрольно-измерительных приборов являются измерение и отображение параметров газа. Транспортировка газа осуществляется по трубопроводам. Несущим элементом для крепления компонентов рампы выступает шкаф. Ложемент служит для фиксации баллонов.
Рабочей средой является аргон высокой чистоты 6.0. Давление на входе составляет до 20,0 МПа (до 200,0 бар), на выходе оно может варьироваться в диапазоне от 0,5 до 1,0 МПа (от 5,0 до 10,0 бар), настройки предохранительного клапана предусматривают 1,25 МПа (12,5 бар).
Ветви рампы переключаются в автоматическом режиме. На левой ветви могут быть расположены два баллона, на правой ветви − еще один баллон. Предусмотрена одна ступень регулирования.
Пропускная способность регуляторов давления составляет 0,053 м3/ч (0,06 галлона США/мин).
Подсоединение на входе обеспечивает змеевик с коленом, фильтром, обратным клапаном и гайкой G3/4, на выходе установлен фитинг под обжим трубы ∅1/4”.
Температура окружающей среды варьируется от минус 23 до плюс 40 градусов Цельсия.
Рампа обладает второй категорией размещения по ГОСТ 15150-69 2. Ее габариты (высота, ширина и глубина) составляют 1990x830x188 мм, масса не превышает 50 кг.
Имеется декларация о соответствии техническому регламенту Таможенного союза "О безопасности машин и оборудования" (ТР ТС 010/2011) ЕАЭС № RU Д-RU.АД84.В.00255/20, дата регистрации 11 декабря 2020 года. (срок действия до 08 декабря 2025 года).
