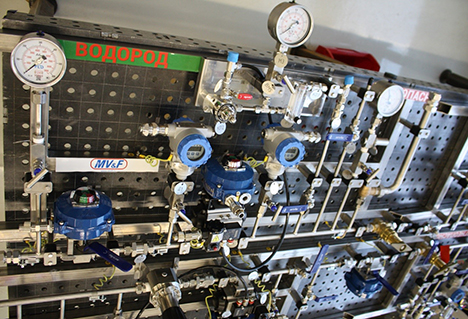

Специалисты компании "Мониторинг Вентиль и Фитинг" разработали и изготовили комплект оборудования для наполнения водородом моноблоков с рабочим давлением 300 бар. Он предназначен для крупной наполнительной станции и состоит из четырех газовых щитов, двух разрядно-наполнительных рамп на десять моноблоков и одной рампы на шесть моноблоков.
Щиты и разрядные рампы выполнены на каркасе с установленными креплениями для дальнейшей фиксации на стене. Материалами арматуры выступают нержавеющая сталь и латунь.
Газовые щиты состоят из нескольких основных узлов, включая запорную арматуру для регулирования потоков водорода и продувочного азота, регулятор давления для стабилизации и снижения давления продувочного азота, предохранительную арматуру для защиты оборудования и трубопроводов от превышения давления, контрольно-измерительные приборы, трубопроводы и несущую раму.
Водород представляет собой взрывоопасный текучий газ. Поэтому все оборудование собрано на взрывозащищенных элементах и соответствует требованиям и стандартам безопасности. Датчики давления и манометры имеют все необходимые сертификаты взрывозащиты. Манометры оснащены выдувным защитным устройством на задней стенке корпуса. В случае разрушения трубки Бурдона через защитное устройство может выйти избыточное давление. Стекло манометра при этом останется целым, что защищает оператора от поражения осколками. Высокопрочные сварные швы изделий проходят многоуровневую проверку после сборки с помощью рентгена и гелиевого течеискателя.
В конструкции щитов предусмотрены краны с пневматическими приводами и блоками концевых выключателей во взрывозащищенном исполнении. В случае аварии подается сигнал об автоматическом перекрытии подачи водорода.
Все эти меры направлены на обеспечение безопасной эксплуатации системы и предотвращение возможных взрывов или пожаров. Они являются важным критерием для обеспечения безопасности персонала и окружающей среды. Разрядно-наполнительная рампа предназначена для подсоединения и наполнения моноблоков водородом.
Технические характеристики такой водородной системы могут варьироваться в зависимости от конкретного проекта и требований заказчика. Компания "Мониторинг Вентиль и Фитинг" имеет опыт производства газового оборудования для горючих сред, таких как водород, разрабатывает и изготавливает оборудование с учетом индивидуальных требований клиентов.
