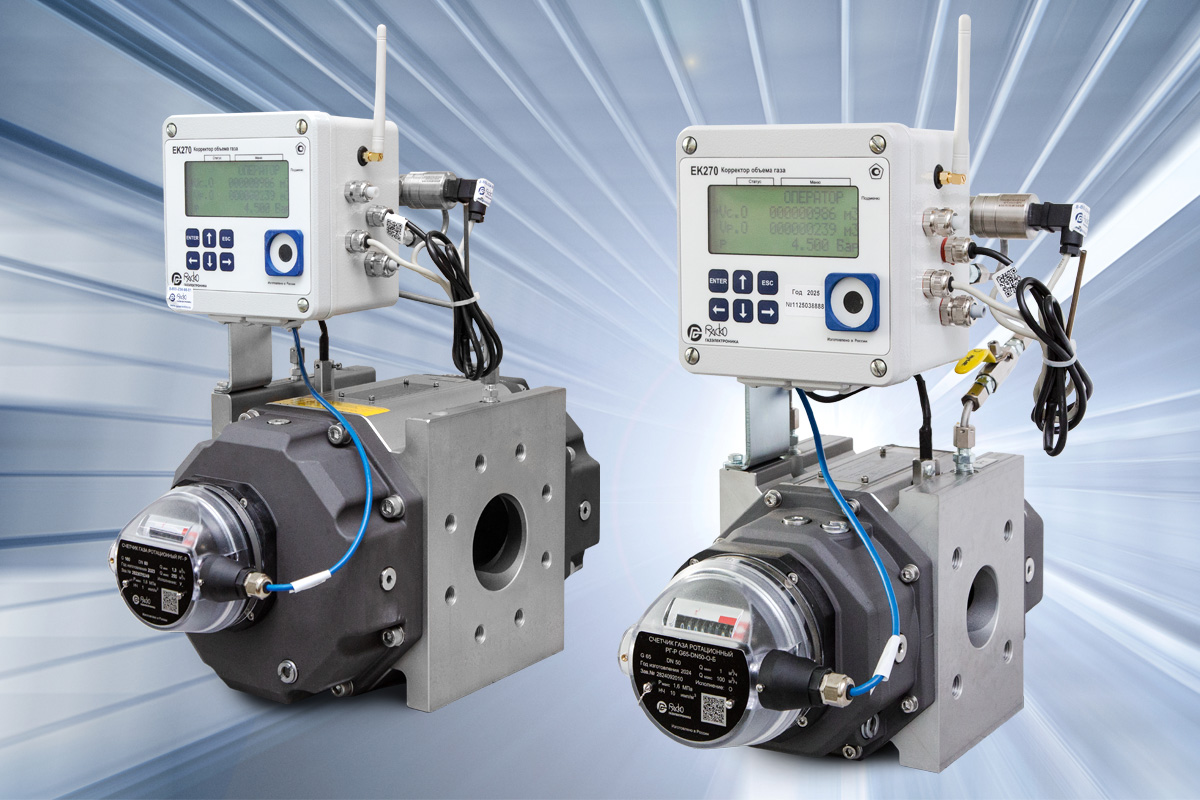

ООО "РАСКО Газэлектроника" начало продажу корректоров объема газа ЕК270, оснащенных встроенным GPRS-модулем передачи данных. В качестве встроенного GPRS-модуля используется плата контроллера корректора АЕТС.468364.033 производства ООО "АКСИТЕХ".
Плата контроллера устанавливается непосредственно внутри корпуса обновленного корректора ЕК270, что позволяет объединить функции учета расхода газа и системы телеметрии в едином устройстве.
Наличие сертификата соответствия платы контроллера корректора АЕТС.468364.033 требованиям ТР ТС 012/2011 позволяет использовать данное решение во взрывоопасной зоне.
Питание корректора ЕК270, оснащенного платой контроллера, осуществляется от четырех встроенных элементов питания. Два элемента питания обеспечивают работу измерительно-вычислительной части, и еще два элемента питания предназначены для обеспечения работы платы контроллера.
Таким образом, использование платы контроллера позволяет организовать дистанционную передачу данных о потреблении газа на сервер сбора данных там, где нет возможности обеспечить внешнее питание корректора ЕК270 и внешней системы телеметрии.
При необходимости питание корректора ЕК270 и платы контроллера можно также осуществить от внешнего источника.
Для выбора оптимальной длительности непрерывной работы плата контроллера имеет три режима энергопотребления. В активном режиме корректор постоянно зарегистрирован в сети и готов к установлению соединения по TCP/IP, что рекомендуется при наличии внешнего питания платы контроллера. В режиме "Глубокий сон" корректор находится в состоянии пониженного энергопотребления с периодическим опросом входных сигналов, переключение в активный режим происходит периодически или по событию. В режиме "Сон+GSM" корректор зарегистрирован в сети GSM с периодическим опросом входных сигналов, переключение в активный режим происходит по запросу от верхнего уровня, периодически или по событию.
Возможность гибкой конфигурации платы контроллера и наличие двух слотов для установки SIM-карт позволяет организовать передачу данных с корректора ЕК270 сразу в несколько различных систем верхнего уровня для проведения анализа и оперативного отслеживания информации с объектов газопотребления, включая единый пульт управления систем телеметрии "ИУСЦИФРА", ПО "СОДЭК" (ООО "РАСКО Газэлектроника") в режиме прозрачного канала, пульт управления по протоколу Modbus TCP с серверами OPC UA и OPC DA.
Наличие SMA-разъема на корпусе корректора ЕК270 для подключения внешней GSM-антенны дает возможность организовать устойчивый канал связи, а использование SIM-карт различных операторов позволяет выполнять переключение на резервный канал оператора связи в случае, если в сети основного оператора связь отсутствует. Связь с верхним уровнем осуществляется по протоколам TCP-IP/FTP.
Настройка платы контроллера выполняется через прикладное ПО "КАМ200 Конфигуратор" производства ООО "АКСИТЕХ".
