Установка СГУ-7КМ-У (ЦТК-1,6/0,25)

Назначение: установка газификационная стационарная СГУ-7КМ-У предназначена для хранения сжиженных кислорода, азота,аргона, их газификации с последующим наполнением баллонов под давлением до 42,0 МПа или подачей в линию потребления.

Применение: установка может применяться в различных областях, где технологические процессы требуют использования кислорода, азота, аргона (в том числе под высоким давлением):

• нефтяная промышленность;

• газовая промышленность;

• химическая промышленность;

• машиностроение;

• авиация;

• медицина;

• сельское хозяйство;

• монтажные, строительные, ремонтные работы.

Традиционным заказчиком газификаторов является МО РФ.

Принцип работы: погружной поршневый насос нагнетает сжиженный газ(кислород, азот или аргон) в змеевик испарителя, расположенный в водяной ванне с электроподогревателями, где криогенная жидкость полностью испаряется с одновременным повышением давления. После испарителя подогретый газ под давлением подается на наполнительную рампу или в линию потребителя. Щит управления автоматически поддерживает в испарителе заданную температуру воды.

Преимущества:

• возможность использования газификатора на открытомвоздухе под навесом;

• оперативное получениегазообразных продуктов под давлением;

• возможность размещения всего оборудования газификатора на одной транспортной платформе;

• простота эксплуатации и обслуживания, наглядность производственного процесса;

• минимум обслуживающего персонала (1 человек);

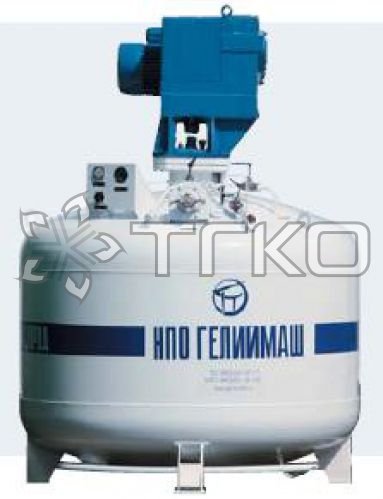

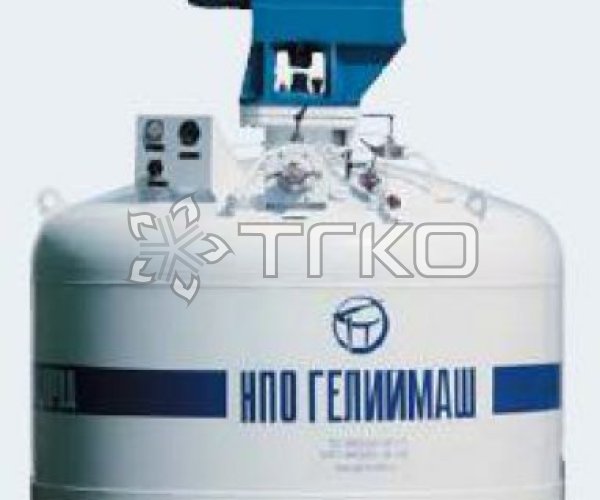

• возможность комплектования установки одним из двух типов криогенных емкостей (горизонтальной цистерной ЦТК-1,6/0,25 или вертикальным резервуаром РТВ-1,8/0,25).

Технические характеристики

Состав оборудования:

• резервуар сжиженного газа (цистерна ЦТК-1,6/0,25 или резервуар транспортный вертикальный РТВ-1,8/0,25);

• насос сжиженных газов НКПП 0,3/40 (смонтирован на резервуаре);

• испаритель;

• щит управления;

• рампа наполнительная;

• комплект ЗИП эксплуатационный.

Условия эксплуатации: установка может эксплуатироваться в производственных помещениях. Размещение установки рекомендуется выполнять в соответствии с «Правилами по проектированию производства продуктов разделения воздуха» ОСТ 290.004-02. Установка соответствует исполнению «УХЛ» категории размещения 1 по ГОСТ 15150-69. Электрооборудование установки соответствует «Правилам устройства электроустановок (ПУЭ)» для пожароопасной зоны П-1.

Изготовитель: ООО НПО "Гелиймаш"
