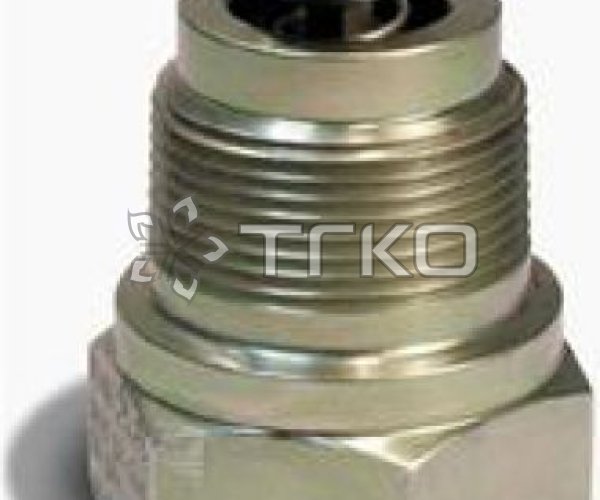

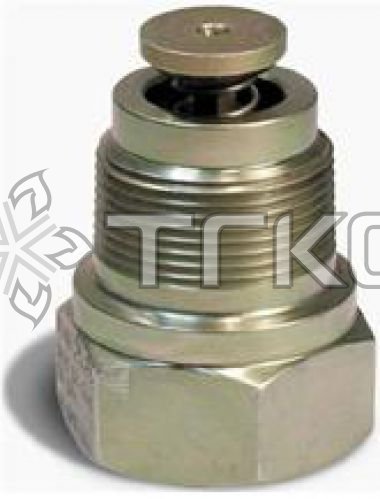

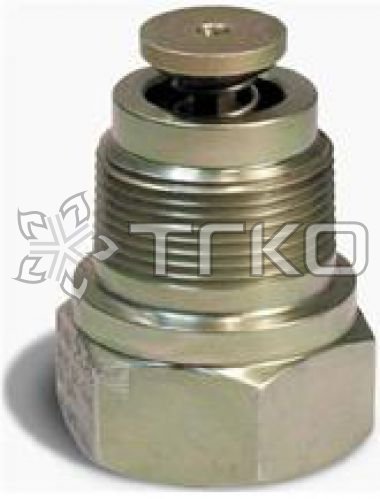

Спроектированы для использования с жидкостью или парами в целях наполнения, отвода и выравнивания паров в емкости или на линии. Они предназначены для закрытия в случае, когда скорость потока жидкости или пара проходящей через шланг или системе трубопроводов превышает заданную. Клапаны доступны в различных размерах и конфигурациях корпуса.
Принцип действия клапанов.
Как только поток превышает настройки клапана, клапан закрывается и будет закрыт, пока давление в системе не уравняется. Как только давление по обе стороны клапана станет равным, автоматически открывается проход клапана.
Код изделия |
Материал |
Входное соединение |
Выходное соединение |
Срезы под шестигранный гаечный ключ |
Длина |
Параметры потока закрытия |
||
Жидкость (л./мин. пропан) |
Пары м3/ч(пропан) |
|||||||
1,724 бар избыточного давления на входе |
6,894 бар избыточного давления на входе |
|||||||
6902900127 |
Сталь |
1 1/4” |
1 1/4” |
2” |
1 5/16” |
136 |
162,8 |
277,5 |
6902900128 |
Сталь |
1 1/4” |
1 1/4” |
2” |
1 5/16” |
182 |
212,4 |
377,5 |
6902900129 |
Сталь |
1 1/4” |
1 1/4” |
2” |
1 5/16” |
227 |
249,2 |
452.2 |
