Компания "ВАКТРОН" провела испытания по измерению быстроты действия вакуумных насосов

Компания "ВАКТРОН" проводит испытания по измерению быстроты действия вакуумных насосов в соответствии с принципами и требованиями ГОСТ 25663-83 "Оборудование вакуумное. Насосы вакуумные, механические методы испытаний" (ISO 1607-1:1993(E)) и ГОСТ 32974.1 -2023 "Стандартные методы измерения характеристик вакуумных насосов" (ISO 21360-1: 2020(Е)).
Сначала проводится откачка испытательной камеры до предельного давления. Предельное остаточное давление считается установленным, если в течение часа давление на входе в насос меняется в пределах погрешности измерительного прибора. Достигнутое предельное давление должно быть не хуже 0,05*Pт, где Pт − давление, на котором предполагается измерить быстроту откачки.
Испытания начинают с самого низкого давления, проводя не менее трех измерений в каждом десятичном диапазоне (приблизительно для значений 2,5; 5; 10).

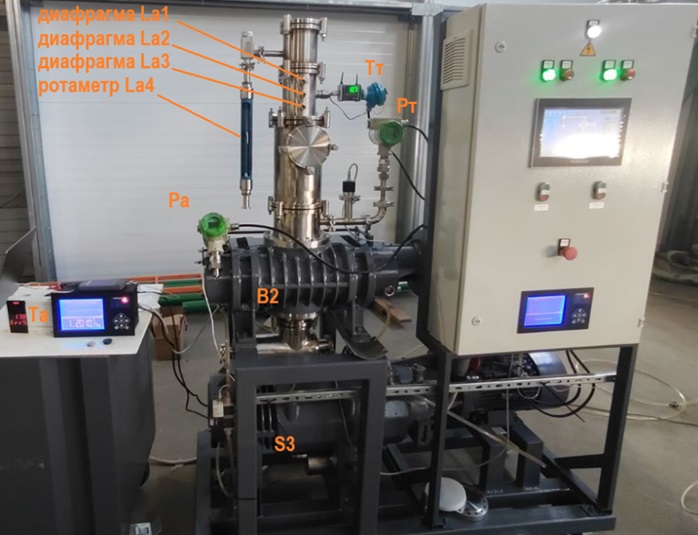

Не прекращая откачки и сохраняя безопасный режим, с помощью ротаметра и/или выбранной тестовой диафрагмы проводят измерения давления Pт в испытательной камере. Давление Pт считается установленным, если результаты трех последовательных измерений, выполненных с интервалом не менее 60 секунд, не отличаются более чем на 10%.
В протоколе фиксируется установленное значение Pт одновременно с занесением в него значений Pa, Ta, Tт, состояний приборов и приспособлений для имитации газовой нагрузки и параметров насоса, включая управляющую частоту или обороты вращения.
После фиксации измерений проводятся расчеты проводимости диафрагм, исходя из номинального диаметра диафрагмы с пересчетом из массового расхода Wa1, Wa2, Wa3 кг/час в объемный La1, La2, La3 м3/час, и пересчет показаний ротаметра La4 в условиях испытаний температуры и давления атмосферного воздуха.
После вычисляются суммарная проводимость использованных приборов и приспособлений для имитации газовой нагрузки и быстрота откачки насосного агрегата. По этим значениям строится кривая откачки вакуумного насоса в диапазоне давлений, полученных при испытании.
Более строгая методика испытаний требует проведения предварительного контроля герметичности с помощью масс-спектрометрического течеискателя на регулярной основе в обязательном порядке.
